Hvor høy er en lysstang?

Det mest direkte svaret: standard gatelykthøyde varierer fra 20 til 40 fot (6 til 12 meter) , avhengig av applikasjonen. Gatelys i boliger står vanligvis 20 til 30 fot høye , mens arterielle veier og motorveier bruker stolper å nå 30 til 40 fot eller høyere . Parkeringsplasser og kommersielle områder bruker vanligvis stolper i 25 til 35 fot rekkevidde , og dekorative eller fotgjengerlys spenner fra 8 til 15 fot .

Forståelse av riktig høyde lyktestolpe for din spesifikke brukssituasjon er avgjørende for å oppnå riktig lysfordeling, oppfylle kommunale forskrifter og sikre sikkerhet. Enten du planlegger en kommunal veibaneinstallasjon, et parkeringsanlegg, en privat innkjørsel, eller ser etter solcellelys for terrassedekkeapplikasjoner, er høyden den mest kritiske variabelen å finne rett før du kjøper en armatur eller stolpe.

Hvorfor lysstolpehøyde betyr mer enn de fleste er klar over

Høyden på en lysstolpe bestemmer direkte hvor bredt et område en enkelt armatur kan lyse opp. En stang som er for kort konsentrerer lyset i en liten sone, og skaper lyse flekker ved siden av mørke tomrom. En stang som er for høy sprer lys for tynt, og reduserer fotlysnivået på bakkenivå under sikkerhetsstandardene.

Lysingeniører bruker et forhold som kalles monteringshøyde til avstandsforhold (MH:S) . For de fleste veiarmaturer faller dette forholdet mellom 3:1 og 4,5:1 . Det betyr at en 30-fots stang ikke bør ha en avstand på mer enn 90 til 135 fot fra hverandre for jevn belysning. Å få feil høyde med bare 5 fot kan kreve å legge til ekstra stolper eller bytte til armaturer med høyere watt, som begge øker prosjektkostnadene betydelig.

Faktorer som bestemmer riktig høyde

• Vei- eller stibredde: bredere veier krever høyere stolper for å unngå flere rekker med inventar
• Trafikktype: fotgjengerområder trenger lavere, mykere lys; kjøretøykorridorer trenger lys, bred dekning
• Lokal reguleringsplan og kommunale koder: mange byer angir nøyaktige høyder for hver veiklassifisering
• Tilstøtende arealbruk: bolignaboer drar nytte av lavere stolper med skjold for å redusere lysinntrenging
• Armaturtype og strålevinkel: LED-armaturer med smale bjelker kan kreve høyere stolper enn eldre HPS-armaturer
• Vind og seismisk sone: strukturelle krav påvirker veggtykkelse og derfor effektive høydegrenser

Standard gatelampehøyde etter brukstype

Ulike miljøer krever svært forskjellige stolpehøyder. Tabellen nedenfor oppsummerer de mest refererte standardene på tvers av nordamerikanske og europeiske kommunale retningslinjer.

Residential versus Commercial: Den Key Distinction

Boligområder dekker vanligvis gatelysstolper ved 25 fot for å bevare nabolagets karakter og redusere gjenskinn i vinduer i øvre etasjer. Kommersielle soner tillater og krever ofte høyere stolper fordi høyere monteringer reduserer det totale antallet stolper som trengs, og reduserer de totale infrastrukturkostnadene. En enkelt 35 fots stang på en stor parkeringsplass kan lyse grovt 6000 til 8000 kvadratmeter , mens en 20 fots stang dekker bare rundt 2500 til 3500 kvadratmeter under sammenlignbare armaturer.

Stålgatelysstolper: spesifikasjoner, typer og utvalgskriterier

Gatelysstolper i stål er det dominerende valget for veibane og kommersiell utendørsbelysning på grunn av deres overlegne styrke-til-vekt-forhold, lange levetid og konsekvente dimensjonsnøyaktighet. Å forstå kjernespesifikasjonene hjelper kjøpere med å ta informerte beslutninger og unngå kostbar overteknikk eller underspesifikasjon.

Materiale og fabrikasjon

De fleste gatelysstolper i stål er laget av ASTM A572 klasse 50 eller ASTM A36 konstruksjonsstål , hvor førstnevnte foretrekkes for stolper over 20 fot fordi dens høyere flytestyrke (50 000 psi versus 36 000 psi) tillater tynnere vegger uten å ofre belastningskapasiteten. Stolper er vanligvis varmgalvaniserte etter fabrikasjon til en minimumstykkelse på sinkbelegg på 85 mikron (3,35 mils) , som gir en levetid på 50 til 70 år i de fleste miljøer uten ekstra maling.

Veggtykkelse varierer med stolpehøyde og vindsoneklassifisering. En 20 fots boligstolpe kan ha en veggtykkelse på 0,120 tommer (3 mm) , mens en 40 fots kommersiell stang i en kystsone med høy vind kan kreve 0,179 til 0,250 tommer (4,5 til 6,4 mm) .

Polformer og deres avveininger

• Rund konisk: Den vanligste formen for gate- og parkeringsapplikasjoner. Gir jevn vindmotstand fra alle retninger. Tilgjengelig i rette (sylindriske) og koniske profiler, med konisk er lettere for samme styrke.
• Firkantet konisk: Populært for dekorative gatebildeprosjekter. Tilbyr et mer arkitektonisk utseende, men har litt lavere vindmotstand ved tilsvarende veggtykkelse sammenlignet med runde profiler.
• Åttekantet: En hybrid som balanserer estetikk og strukturell ytelse. Spesifiseres ofte i bykorridorprosjekter hvor visuell karakter er viktig.
• Direkte begravelse versus ankerbase: Direkte gravstenger er innebygd 10 % av stanghøyden pluss 2 fot ned i bakken (f.eks. en 30 fots stang går 5 fot dypt). Ankerbasestenger boltes til et betongfundament ved hjelp av et boltesirkelmønster, noe som gjør fremtidig utskifting raskere, men krever en separat fundamentstøpning.

Vindbelastning og EPA-vurderinger

Hver Steel Street Light Pole må vurderes for sin Effektivt prosjektert område (EPA) , som står for både stolpen og armaturen festet til den. En standard 30 fots stang med en enkelt 150W LED-kobrahodearmatur i en vindsone på 90 mph krever en EPA på ca. 1,2 til 1,8 kvadratmeter for armaturet alene, pluss stolpens selv-EPA. Å overskride den kombinerte EPA-vurderingen er et kodebrudd og en strukturell sikkerhetsrisiko.

Finish og korrosjonsbeskyttelse

• Varmgalvanisering: Beste grunnlinjebeskyttelse, standard for de fleste veiinfrastrukturer
• Pulverlakk over galvanisering: Legger til farge og en ekstra barriere, vanlig for dekorative bystenger
• Forvitringsstål (COR-TEN): Danner en stabil oksidpatina som forhindrer ytterligere korrosjon; brukes i naturalistiske eller industrielle estetiske prosjekter
• Aluminiumslegeringsstenger: Noen ganger forvekslet med stål; lettere, men ikke like sterk ved tilsvarende veggtykkelse, bedre i kystsaltmiljøer

Solar pakket poler: Integrering av fornybar energi i Streetscape Infrastructure

Solar pakket poler representerer en av de mest betydningsfulle utviklingen innen utendørs belysningsinfrastruktur det siste tiåret. I stedet for å montere et flatt solcellepanel på en horisontal arm på toppen av stolpen, integrerer solcelle-innpakket teknologi fotovoltaiske celler direkte rundt den sylindriske eller koniske overflaten av selve stolpen, og gjør hele strukturen til en energigenererende ressurs.

Hvordan solcellepakket poler fungerer

De fotovoltaiske cellene i en Solar Wrapped Pole er innebygd i et laminert fleksibelt substrat som er bundet til eller dannet rundt polen under fabrikasjon. Fordi cellene vikler seg rundt hele omkretsen, fanger de opp sollys fra flere vinkler gjennom dagen uten å kreve noen sporingsmekanisme. En typisk solcelleinnpakket stolpe med en 6-tommers diameter og 20 fots eksponert høyde gir ca 80 til 150 watt toppgenereringskapasitet , avhengig av celleeffektivitet og geografisk plassering.

Energi som genereres i løpet av dagslyset, lagres i en litiumjernfosfat (LiFePO4) batteribank, enten plassert inne i polbasen eller i et separat kabinett under klasse. LiFePO4-kjemi foretrekkes fremfor standard litium-ion for utendørs infrastruktur fordi den tåler et bredere temperaturområde ( minus 20°C til 60°C driftsområde ) og har en sykluslevetid som overstiger 2000 fulle lade-utladingssykluser , som kan oversettes til omtrent 10 til 15 år med daglig sykling før betydelig kapasitetsnedgang.

Fordeler i forhold til konvensjonelle toppmonterte solcellepaneler

• Vindlastreduksjon: En flatpanelarm legger til 3 til 8 kvadratfot EPA til stangstrukturen. Solar Wrapped Poles eliminerer dette tillegget fullstendig, og muliggjør bruk av lettere stolper eller større stolpehøyder i områder med sterk vind.
• Vandalmotstand: Innfelte innpakkede celler er langt mer motstandsdyktige mot tyveri og hærverk enn utstikkende panelenheter, som er et vanlig mål i offentlige rom.
• Estetisk integrasjon: Den rene, uavbrutt stolpeprofilen passer til urban design der tradisjonelle solcellepaneler ville se industrielle eller malplasserte ut.
• Konsekvent energiproduksjon: Fordi celler vender mot flere kompassretninger, er energiutgangen mer konsistent på forskjellige tider på dagen og synker ikke like kraftig når panelvinkelen er suboptimal i forhold til solen.

Begrensninger og praktiske hensyn

Solar Wrapped Poler er ikke universelt overlegne. Deres energiproduksjon per dollar av installert kostnad er vanligvis 15 til 25 % lavere enn et flatpanelsystem av samme størrelse på samme sted, fordi cellene på den skraverte siden av stolpen genererer lite eller ingen strøm til enhver tid. De er best egnet for steder der estetikk, vindbelastning eller vandalisme oppveier målet om å maksimere råenergiutbyttet per armatur.

Fleksibel solcellepanelteknologi og dens rolle i moderne stolpebelysning

Det fleksible solcellepanelet er kjernen som muliggjør teknologien bak både Solar Wrapped Poles og et voksende utvalg av bærbare og semi-permanente utendørs belysningssystemer. Å forstå egenskapene hjelper til med å spesifisere riktig produkt for hver applikasjon.

Hva gjør et solcellepanel fleksibelt?

Konvensjonelle stive solcellepaneler bruker krystallinske silisiumceller montert mellom glass og en stiv aluminiumsramme. Et fleksibelt solcellepanel erstatter det stive underlaget med en tynn film av begge monokrystallinsk silisium, CIGS (kobber indium gallium selenid), eller amorft silisium avsatt på en polymer- eller metallfoliebakside. Resultatet er et panel som kan tilpasse seg buede overflater og har en tykkelse på kun 2 til 4 millimeter , sammenlignet med 30 til 40 mm for standard stive paneler.

Ytelsessammenligning: Fleksible kontra stive paneler

Applikasjoner utover polinnpakning

Det fleksible solcellepanelet finner anvendelse langt utover Solar Wrapped Poles. I utendørsbelysning inkluderer vanlige bruksområder integrering i terrassepergolabaldakiner, buede hagevegger, rekkverk til båtbrygger og bærbare bakkelys. Den samme teknologien ligger til grunn for de sammenleggbare panelene som brukes i midlertidige lysrigger på eksterne arbeidsplasser, hvor et 100-watts fleksibelt panel som veier under 4 lbs kan drive et LED-arbeidslys for en hel nattskift etter en enkelt dag med solenergilading.

Sylindersolstolpe: design, ytelse og installasjon

The Sylinder Solar Pole er en spesialbygd utendørs belysningsløsning som kombinerer den sylindriske stålstolpen med et integrert solcellegenereringssystem i en enkelt fabrikkmontert enhet. I motsetning til ettermonterte solcelletilbehør eller innpakket panelkonvertering, er en ekte sylindersolstolpe konstruert fra grunnen av som et enhetlig system, med solcellene, batteriet, ladekontrolleren og armaturen spesifisert for å fungere optimalt sammen.

Typiske spesifikasjoner for et sylindersolpolsystem

En standard sylindersolstang av kommersiell kvalitet i 20-fotsklassen inkluderer vanligvis følgende integrerte komponenter:

• Stolpekropp: 4 til 6 tommers ytre diameter galvanisert stålsylinder, konisk eller rett, med UV-stabil pulverlakkfinish
• Solgenerering: 80 til 200W fleksible eller halvstive fotovoltaiske celler integrert i poloverflaten på tvers 180 til 360 graders dekningsvinkel
• Batterilagring: 100 til 400 Wh litiumjernfosfatbatteripakke, klassifisert for 3 til 5 dager med autonomi (drift uten sol) ved full lysstyrke
• Ladekontroller: MPPT (Maximum Power Point Tracking) type, som trekker ut opptil 30 % mer energi fra panelene sammenlignet med eldre PWM-kontrollere under variable skyforhold
• Armatur: 30 til 80W LED-modul med justerbar strålevinkel (vanligvis 60, 90 eller 120 grader), fargetemperatur 3000K til 5700K valgbar, CRI større enn 70
• Smarte kontroller: Skumring-til-daggry-sensor, bevegelsesaktivert dimming (100 % ved bevegelse, 30 til 50 % i standby), og valgfri 4G/NB-IoT fjernovervåking

Områdevalg og installasjonskrav

Riktig valg av sted er avgjørende for ytelsen til sylindersolpolen. Stangen skal ta imot minimum 4 soltimer per dag (PSH) for å opprettholde nattlig drift, men 5 til 6 PSH anbefales for nordlige breddegrader over 45 grader. Hindringer som bygninger, trekroner eller tilstøtende strukturer som kaster skygge på stangen i mer enn 2 timer i løpet av toppgenereringsvinduet (kl. 10.00 til 15.00 soltid) vil redusere batteriets ladetilstand betydelig og kan forårsake for tidlig dyp utladning.

Grunnkrav for en 20-fots sylindersolstang krever vanligvis en betongbrygge 18 til 24 tommer i diameter og 4 til 5 fot dyp , med fire ankerbolter på en boltsirkel på 8 til 12 tommer. Jordbæreevnen bør verifiseres før installasjon, spesielt i leire- eller fylljord der løftemotstanden kan være utilstrekkelig.

Kostnads- og tilbakebetalingsanalyse

En fullt installert Sylinder Solar Pole i 20-fots bolig eller kommersiell klasse spenner fra $2500 til $6000 per installert enhet , sammenlignet med $800 til $2500 for en konvensjonell nettbundet stålstang og LED-armatur (unntatt elektriske grøfting og tilkoblingskostnader). Elektrisk grøfting for en nettbundet installasjon legger til $10 til $30 per lineær fot , noe som betyr at ethvert sted der nærmeste nettforbindelse er mer enn 150 til 300 fot unna ofte når kostnadsparitet med solenergi ved eller før den første installasjonen.

Driftskostnadsbesparelser er også betydelige: nettbundne gatelys forbruker vanligvis 400 til 1200 kWh per stolpe per år til gjeldende energipriser, mens en sylindersolstang har null pågående energikostnader og minimalt vedlikehold (rengjøring av paneler en eller to ganger per år, batteribytte etter 10 til 15 år til omtrent $300 til $600 per pol).

Solar Lights for Patio Deck: Velge riktig stolpehøyde og system

Blant de mest tilgjengelige applikasjonene for solcellestolpebelysning, solcellelys for terrassedekk installasjoner representerer et raskt voksende segment drevet av huseieres interesse for å eliminere elektrisk arbeid samtidig som de oppnår et godt opplyst uterom. Utvelgelseskriteriene for belysning av terrasser og terrasser i boliger skiller seg vesentlig fra kommunale eller kommersielle bruksområder.

Optimal høyde for belysningsstolper for terrasse og terrasse

For et typisk boligdekk eller uteplass, fungerer ettermonterte solcellelys best i høyder mellom 6 og 10 fot . Under 6 fot sitter lyskilden nær øyehøyde, noe som forårsaker gjenskinn og skyggeinterferens med sitteområder. Over 10 fot produserer en enkelt solcellearmatur i boligkvalitet sjelden nok lumen til å opprettholde tilstrekkelige fotlysnivåer på en standard 200 til 400 kvadratmeter stor uteplass.

De mest effektive uteoppsettene for solcellelys kombinerer stolpehøyder strategisk:

• 8 fots perimeterstolper: Montert i hjørnene og midtpunktene på dekksrekkverket for generelt omgivelseslys
• 4 til 6 fots sti- eller trinnlys: Solcelleenheter i lav pullert-stil langs gangveier, trapper og plantebedskanter
• 12 fots frittstående stenger: En eller to sentralt plasserte solcellestolper med høyere effekt for arbeidsbelysning over spise- eller matlagingsområder

Hva du skal se etter i solcellelys for terrassedekkeapplikasjoner

Ikke alle solenergi terrasselys er skapt like. Den vanligste klagen fra huseiere er at lyset dempes betydelig eller slukkes helt ved midnatt på kortere vinterdager. Følgende spesifikasjoner indikerer et kvalitetsprodukt som er i stand til pålitelig drift hele natten:

• Paneleffekt på minst 5W for et lysforbruk på 3W per time (gir meningsfull margin for overskyede dager)
• Batterikapasitet på 2000 mAh eller mer ved 3,7V for kompakte enheter, eller 10 000 mAh og over for post-top enheter som forventes å kjøre 10 til 12 timer
• IP65 eller høyere inntrengningsbeskyttelse for å motstå regn, fuktighet og kondens i utendørs dekkmiljøer
• Separat solcellepanel og lyshode på en kort kabel: gjør det mulig å orientere panelet mot sør mens lyset vender nedover, noe som dramatisk forbedrer vinterytelsen i nordlige klimaer
• Lumeneffekt på 300 til 800 lumen for stolpemonterte terrasseenheter; under 200 lumen er kun dekorativt og utilstrekkelig for sikker bevegelse rundt dekket

Installasjonstips for maksimal solenergi på dekk

Mange huseiere installerer ubevisst solcellepanellys på steder som garanterer underytelse. Solcellepanelet på en terrassestolpelys skal motta direkte uskygget sollys i minst 6 timer per dag for å lade batteriet helt opp i løpet av en typisk sommerdag. Dekkoverheng, pergola-tak, tregrener og nærliggende strukturer er de vanligste hindringene. Selv delvis skyggelegging, der en skygge dekker bare 20 % av paneloverflaten, kan redusere produksjonen med 40 til 60 % på grunn av seriekretsarkitekturen til de fleste små solcellepaneler.

Når full sol ikke er tilgjengelig på stolpeplasseringen, vurder en design med delt panel: monter solcellepanelet på en sørvendt vegg eller gjerdestolpe der sol er tilgjengelig, og kjør lavspent DC-kabelen til lyshodet ved dekkstolpen. Kabeltrekk på opptil 15 fot ved 3,7V til 6V med passende trådmåler (22 til 20 AWG) introduser ubetydelig spenningsfall og gir full frihet til å lokalisere lyset uavhengig av panelet.

Sammenligning av lysstolper: En praktisk beslutningsveiledning

Med så mange stangtyper, monteringshøyder og energisystemer tilgjengelig, krever valg av riktig løsning at produktkategorien tilpasses applikasjonskravene. Følgende sammenligningsrammeverk tar for seg de vanligste beslutningspunktene.

Koder, standarder og tillatelser for lysmastinstallasjoner

Enhver permanent lysmastinstallasjon er underlagt lokale byggeforskrifter, elektriske standarder og potensielt soneforskrifter. Følgende standarder er de mest refererte i USA og representerer en grunnlinje som de fleste jurisdiksjoner vedtar eller refererer til:

Nøkkelstandarder å kjenne til

• AASHTO LTS-6: Standardspesifikasjoner for konstruksjonsstøtter for motorveiskilt, armaturer og trafikksignaler. Dette regulerer vindlastdesign for Steel Street Light Poles på offentlig vei.
• ANSI/NEMA SL-1 og SL-2: Styrer armaturens monteringshøyder og armkonfigurasjoner for gatebelysning.
• IES RP-8: The Illuminating Engineering Societys Roadway Lighting-standard, som gir anbefalinger om monteringshøyde og avstander for hver veiklassifisering.
• NEC artikkel 410: National Electrical Code-krav for armaturinstallasjon, jording og ledningsmetoder som er relevante for nettkoblede poler.
• Mørke himmelens ordinanser: Over 200 amerikanske byer og fylker har tatt i bruk International Dark Sky Association (IDA) modellbelysningsforordninger som begrenser monteringshøyder, krever armaturer med full avskjæring og begrenser oppadgående lysutslipp. Sjekk lokale krav før du spesifiserer en stolpe ovenfor 25 fot in residential zones .

Når det kreves tillatelse

En byggetillatelse kreves vanligvis for enhver stolpe med fundament (direkte nedgravning eller ankerbase) som vil være en permanent struktur. Terskelen varierer etter jurisdiksjon, men en vanlig regel er: enhver struktur høyere enn 6 fot og festet til bakken krever tillatelse . Solar terrassedekklys på avtakbare staker eller stolpehetter krever vanligvis ikke tillatelser. Sylindersolstolper, solcelleomviklede stolper og gatelysstolper i stål på permanent fundament gjør det nesten alltid.

Ofte stilte spørsmål

1. Hva er standardhøyden for en boliggatelykt?

Standard høyde lyktestolpe for boliggater er typisk 20 til 25 fot (6 til 7,6 meter) . Dette området balanserer tilstrekkelig belysning for en tofelts boligvei med akseptabel blendingskontroll for tilstøtende boliger. Noen eldre nabolag har stenger så korte som 15 fot, mens nyere forstadsutviklinger vanligvis bruker 20 fots stålstenger med LED-kobrahode eller skoboksarmaturer.

2. Hvor høy er en lysstolpe på en parkeringsplass?

Parkeringsplass lysstolper er mest vanlig 20 til 30 fot høye , med 25 fot som den hyppigst spesifiserte høyden for standard overflatepartier. Høyere stenger på 30 til 35 fot brukes i store partier der det er prioritert å minimere det totale antallet stolper, da hver armatur dekker et større område. Kortere stolper på 15 til 20 fot brukes noen ganger i små partier eller dekkede strukturer der klaring over hodet begrenser høyden.

3. Hva er forskjellen mellom en Solar Wrapped Pole og en Sylinder Solar Pole?

En Solar Wrapped Pole er en konvensjonell gatelysstolpe i stål som fleksible solcelleceller har blitt laminert eller viklet rundt den ytre overflaten. En Cylinder Solar Pole er et spesialdesignet system der den sylindriske formen, solceller, batteri, ladekontroller og LED-armatur er konstruert og fabrikkmontert som et enkelt produkt. Sylindrede solarpoler har en tendens til å ha bedre systemoptimalisering og garantier, mens solar Wrapped Poles tilbyr mer fleksibilitet når det gjelder å tilpasse eksisterende pollager til solgenerering.

4. Hvordan skiller et fleksibelt solcellepanel seg fra et stivt panel i utendørsbelysning?

Et fleksibelt solcellepanel bruker tynnfilm eller innkapslede monokrystallinske celler på en polymerbakside, noe som gjør det mulig å tilpasse seg buede overflater som polsylindre. Stive paneler bruker glassinnkapslede celler i en aluminiumsramme og må monteres flatt. Fleksible paneler er 60 til 80 % lettere og legg til minimal vindbelastning, noe som gjør dem avgjørende for polintegrerte solenergiapplikasjoner. Imidlertid har de vanligvis en 5 til 10 år kortere levetid enn stive glasspaneler og koster mer per watt kapasitet.

5. Hvilken høyde skal solcellelys til terrassedekke monteres i?

Solcellelys for terrassedekkeapplikasjoner fungerer best når de er ettermontert kl 7 til 9 fot for generell omgivelsesbelysning. I denne høyden fjerner lyskilden typisk øyehøyde for voksne (unngår blending) mens den forblir lav nok til at et kompakt solcellearmatur i boliger opprettholder nyttige fotlysnivåer over dekksoverflaten. Trinn- og veipulterlys er vanligvis 18 til 36 tommer høye og tjener en separat oppgave med å markere nivåendringer og kanter i stedet for å gi områdebelysning.

6. Hvor dypt må en gatelysstolpe i stål graves ned?

Standarddybden for direkte nedgraving av stålgatelysstolper følger formelen: 10 % av total stanglengde pluss 2 fot . For en 30 fots stang betyr dette en gravdybde på 5 fot. For ankerbaserte installasjoner er betongfundamentdybden typisk spesifisert av en konstruksjonsingeniør basert på jordforhold og vindlastkrav, men varierer vanligvis fra 3,5 til 5 fot dyp for staver opp til 35 fot.

7. Kan en sylindersolstolpe operere i overskyet klima?

Ja, men batteriautonomi er den viktigste designvariabelen. En godt spesifisert sylindersolpol i et klima med gjennomsnittlig 3 soltimer per dag (typisk for Nord-Europa eller det nordvestlige stillehavsområdet i USA om vinteren) kan fortsatt fungere pålitelig hvis batteripakken gir 3 til 5 dager med autonomi ved full lysstyrke . Systemer med smart dimming reduserer energiforbruket med 50 til 70 % i perioder med lite trafikk, noe som forlenger driftstiden betraktelig. Installatører i overskyede områder bør spesifisere større batteribanker og vurdere tilt-justerbare panelseksjoner for å fange maksimal vintersolvinkel.

8. Hva er lysstolpehøyden for motorveier eller høymastapplikasjoner?

Motorvei og høymast lysstolper spenner fra 40 til 100 fot eller mer i høyden. Standard høymaststenger ved motorveiutvekslinger er typisk 60 til 80 fot høy og bære flere armaturhoder (4 til 12 armaturer) på en ring senket med en vinsj for vedlikehold. Denne tilnærmingen reduserer dramatisk antallet stolper som trengs for å belyse et stort utvekslingsområde sammenlignet med standard veibanestolper, og reduserer både infrastrukturkostnadene og kravene til vedlikeholdstilgang.

9. Krever Solar Wrapped Poler noen elektrisk tilkobling til nettet?

Nei. Solar Wrapped Poler er utformet som fullstendig off-grid-systemer. De genererer, lagrer og forbruker elektrisitet i sin helhet innenfor stolpen, og krever ingen tilkobling til strømnettet. Dette er en av deres primære fordeler i nyutvikling, landlige og eksterne applikasjoner der kostnadene for nettutvidelse er høye. Noen installasjoner inkluderer en liten kablet sikkerhetskopiforbindelse som et redundanstiltak, men dette er et alternativ snarere enn et krav og er ikke nødvendig i de fleste distribusjoner.

10. Hvordan velger jeg mellom en 20-fots og 30-fots gatelysstolpe i stål for en parkeringsplass?

Den primære beslutningsfaktoren er antall stolper du vil ha i partiet. En 30 fots stang med en 150W LED-armatur lyser vanligvis opp et dekningsområde på 90 til 120 fot i diameter , mens en 20 fots stang dekker ca 50 til 70 fot under tilsvarende innretningsforhold. Færre, høyere stolper reduserer kostnadene for fundament og elektriske kretser, men krever inventar med høyere ytelse for å opprettholde mål for fotlys. Hvis tomten har trær eller baldakinhindringer som blokkerer høyere stolper, eller hvis lokale koder har en høyde på 25 fot, blir 20 fots stolper det praktiske valget til tross for at det kreves flere enheter.

Lysstolpehøyder, lyktestolpetyper og solcellepanelorientering på et øyeblikk

Lysstolper spenner fra 3 meter (10 fot) for bruk i bolighager og veier til 40 meter (130 fot) eller mer for høymaststadion og motorveiutvekslingsinstallasjoner. Standard gatelysstolper er vanligvis 8 til 12 meter (26 til 40 fot) for bolig- og arterielle veier, mens parkeringsstolper går 6 til 10 meter (20 til 33 fot). Det er viktig å forstå riktig høyde for hver applikasjon før anskaffelse fordi stolpehøyden direkte bestemmer belysningsnivået ved bakken, antall stolper som kreves og fundamentspesifikasjonen som trengs for å motstå vindbelastning i den gitte høyden.

For solcellestolper som monterer en Solcellepanel ved siden av eller oppå en lysarmatur, den optimale vinkelen for solcellepaneler i det kontinentale USA varierer fra omtrent 25 grader i Florida (breddegrad 25 til 30 grader nord) til 47 grader i Montana og Nord-Dakota (breddegrad 45 til 49 grader nord). Retningen er sann sør på den nordlige halvkule for installasjoner med fast tilt. For ethvert spesifikt postnummer i USA, gir National Renewable Energy Laboratory (NREL) PVWatts-kalkulatoren den nøyaktige solressursen og den optimale tiltvinkelen for det stedet, og eliminerer gjetting fra solpanelspesifikasjonene på solpoler.

Denne veiledningen dekker alle disse emnene i praktisk detalj: standard lysstolpehøyder etter applikasjon, hovedtypene av lyktestolper og deres tekniske forskjeller, hvordan solcellestolper fungerer som et integrert system, hvordan man bestemmer riktig solcellepanelretning ved hjelp av postnummer, og hvordan man beregner den optimale vinkelen for solcellepaneler for maksimalt årlig energiutbytte.

Hvor høye er lysstolper: Standardhøyder etter bruk

Spørsmålet om hvor høye lysstolper er kan ikke besvares med et enkelt tall fordi riktig monteringshøyde avhenger av applikasjonen: målbelysningsstyrken på bakken, avstanden mellom stolpene, bredden på området som belyses, og den fotometriske fordelingen av armaturen som monteres. Hver kombinasjon av disse variablene produserer en unik optimal stanghøyde som balanserer dekning, jevnhet og blendingskontroll.

Boliggate- og veibelysning

Gatebelysning i boligområder bruker de korteste stolpehøydene til enhver offentlig veiapplikasjon. Standard gatelysstolper i USA og Europa er vanligvis 5 til 8 meter (16 til 26 fot) høy, med 6 meter som den mest spesifiserte høyden for standard boliggater med kjørebanebredder på 6 til 8 meter. I denne høyden gir en standard LED-vegarmatur med fotometrisk type II eller type III fordeling tilstrekkelig belysningsstyrke på kjørebanen og tilstøtende gangsti med stolpeavstander på 25 til 35 meter.

Bane- og fotgjengerbelysning bruker vanligvis enda kortere stolper 3 til 5 meter (10 til 16 fot) , fordi målbelysningsstyrken for fotgjengerområder er lavere enn for kjørebaner for kjøretøy og fordi lavere monteringshøyder gir et mer menneskeskalert, intimt visuelt miljø som passer for parker, torg og bolighager. Armaturer i 0,6 til 1,2 meters høyde definerer den laveste enden av belysningskategorien for sti og brukes primært til kantavgrensning i stedet for generell belysning.

Kommersiell og arteriell veibelysning

Kommersielle gater, arterielle veier og urbane samlegater krever høyere monteringshøyder enn boliggater for å gi tilstrekkelig belysning over bredere kjørebaner og for å opprettholde akseptable ensartethetsforhold over flere kjørefelt. Standard monteringshøyder for kommersiell gate- og arteriell veibelysning er 8 til 12 meter (26 til 40 fot) , med 10 meter som den mest spesifiserte høyden for tofelts arterielle veier med kjørebanebredder på 10 til 14 meter.

For delte motorveier og veier med to kjørebaner hvor stolper er plassert i midtmidten og skal belyse trafikken i begge retninger fra en enkelt stolpe, øker standard monteringshøyde til 12 til 14 meter (40 til 46 fot) med dobbeltarms brakettkonfigurasjoner som forlenger armaturene over hver kjørebane. Denne konfigurasjonen reduserer det totale antallet stolper for delte veiseksjoner med omtrent 40 % sammenlignet med enarmsmontering i veikanten, noe som reduserer installasjonskostnadene betydelig.

Parkeringsplass og områdebelysning

Parkeringsplass lysstolper er typisk 6 til 10 meter (20 til 33 fot) høy, med den spesifikke høyden valgt basert på parkeringsplassens layout, det nødvendige belysningsnivået (typisk 10 til 50 fot-stearinlys i høyden avhengig av sikkerhetskrav), og armaturens fotometriske fordeling. Lavere monteringshøyder (6 til 7 meter) er vanlige i boligparkeringsområder der minimering av lysspill til tilstøtende eiendommer er en designprioritet. Høyere monteringshøyder (8 til 10 meter) brukes i kommersielle og butikkparkeringsområder der det er ønskelig med større avstand mellom stolper for å redusere antall stolper og fundamenter i en stor tomt.

Sport og høymastbelysning

Idrettsplass lysstolper for fellesskap rekreasjon og skoleanlegg spenner fra 12 til 20 meter (40 til 65 fot) for å oppnå de monteringshøydene som trengs for profesjonelle belysningsnivåer på spillefelt uten overdreven gjenskinn på spillere som ser oppover mot armaturene. Profesjonelle og idrettsanlegg på stadionnivå bruker spesialiserte tårnkonstruksjoner på 20 til 45 meter (65 til 150 fot) avhengig av sporten og det nødvendige belysningsnivået (opptil 2000 lux for TV-dekning i kringkastingskvalitet av store begivenheter).

Lysstolper med høy mast for motorveiutvekslinger, havneanlegg, flyplassforkle og store industrigårder spenner fra 20 til 40 meter (65 til 130 fot) i høyden, med armaturringsammenstillinger på 6 til 20 armaturer per stolpe som til sammen lyser opp områder på opptil 30 000 kvadratmeter fra en enkelt stolpe.

Lysstanghøyde Hurtigreferanse

Typer lyktestolper: En praktisk klassifisering

Typene lyktestolper som brukes i dag spenner fra tradisjonelle dekorative støpejernsdesign til moderne konstruerte stål- og aluminiumskonstruksjoner, hver tilpasset ulike estetiske, strukturelle og funksjonelle krav. Forståelse av hovedtypene lyktestolper gjør det mulig for spesifikasjoner, kommuner og eiendomseiere å matche stolpetypen til applikasjonskravene i stedet for å velge det mest kjente eller rimeligste alternativet.

Rette stål eller aluminium koniske stenger

Standard lyktestolpe for de fleste moderne vei- og parkeringsbelysningsapplikasjoner er den rette, koniske stål- eller aluminiumsstangen. Disse stengene produseres ved å rulle og sveise stålplater (for galvaniserte stålmodeller) eller ekstrudere aluminiumsblokker (for aluminiumsmodeller) til en konisk konisk avsmalning som reduserer fra en større bunndiameter til en mindre spissdiameter. Avsmalningen forbedrer strukturell effektivitet ved å konsentrere materialet der bøyespenningen er høyest (ved bunnen) og redusere materialet der belastningen er lavest (på spissen).

Galvaniserte stålkoniske stolper er den mest brukte lyktestolpetypen globalt fordi de gir utmerket strukturell ytelse til den laveste materialkostnaden per høydemeter. Varmgalvanisering til ASTM A123 gir 85 til 140 mikron sinkbelegg som beskytter det underliggende stålet i 20 til 30 år under de fleste atmosfæriske forhold før overmaling blir nødvendig. Koniske stolper i aluminium koster omtrent 30 % til 50 % mer enn tilsvarende stålstenger, men krever ingen overflatebehandling og motstår korrosjon på ubestemt tid i alle unntatt de mest aggressive industrielle og marine miljøene, noe som gjør dem til det foretrukne valget for kystinstallasjoner.

Dekorative og Heritage lyktestolper

Dekorative lyktestolper brukes i historiske distrikter, bysentrum, handlegater, torg, parker og enhver installasjon der lyktestolpen i seg selv skal bidra til miljøets estetiske karakter i stedet for å være en ren bruksstruktur. De viktigste materialene som brukes i dekorative og arvetyper av lyktestolper er:

• Støpejern: Det tradisjonelle lyktestolpematerialet brukt i viktoriansk epoke og edvardiansk gatebelysning, som fortsatt er reprodusert for bevaringsprosjekter og nye installasjoner som krever et autentisk periodeutseende. Lyktestolper i støpejern er ekstremt tunge (typisk 200 til 600 kg for en standard 4-meters stang) og krever regelmessig malingsvedlikehold for å forhindre rust, men gir en visuell karakter som moderne materialer ikke kan gjenskape. De er motstandsdyktige mot støtskader som kan bulke stål- eller aluminiumsstenger.
• Støpt aluminium: Moderne dekorative lyktestolper gjenskaper de visuelle profilene til tradisjonell støpejernsdesign i støpt aluminium, som er betydelig lettere (omtrent en tredjedel av vekten til støpejern), motstandsdyktig mot korrosjon uten maling, og tilgjengelig i alle pulverlakkfarger for designfleksibilitet. Dekorative lyktestolper i støpt aluminium er det dominerende valget for nye dekorative gatebelysningsinstallasjoner fordi de gir arvestetikk med moderne materialegenskaper.
• Glassfiberforsterket polymer (FRP): Dekorative lyktestolper i FRP brukes i kyst-, kjemiske anlegg og andre korrosive miljøer der selv aluminium vil kreve uakseptabelt vedlikehold, og i applikasjoner der ingen metalliske komponenter kan tolereres. FRP-stenger kan produseres i alle farger og overflateteksturer og har null korrosjonsrisiko i ethvert atmosfærisk miljø.

Spunnet betongstenger

Spunnet betongstolper er en hovedkategori av typer lyktestolper som brukes i utviklingsmarkeder og i enkelte motorveier med høy trafikk i utviklede markeder der deres svært lave kostnader og null vedlikeholdskrav oppveier ulempene med tungvekt og begrenset estetisk fleksibilitet. Forspente spunnet betongstenger produseres ved å helle betong i en spinnende sylindrisk form som bruker sentrifugalkraft for å konsolidere blandingen rundt en forspent ståltrådkjerne. Den resulterende stangen er sterk, slitesterk og krever ingen overflatevedlikehold, men er veldig tung, vanskelig å transportere til avsidesliggende steder, og kan ikke pulverlakkeres eller enkelt modifiseres etter produksjon.

Åttekantede og runde stålstenger for kommersiell bruk

For parkeringsplasser, kommersielle eiendommer og lette industrianlegg der moderat strukturell ytelse og konkurransedyktige kostnader er viktig, er åttekantede rette stålstenger mye spesifisert. Det åttesidige tverrsnittet gir bedre motstand mot vindindusert vibrasjon enn sirkulære tverrsnitt med ekvivalent veggtykkelse, fordi den åttekantede geometrien bryter opp virvelavgivelsen som får sirkulære poler til å oscillere ved visse vindhastigheter (et fenomen som kalles Karman-virvelresonans som har forårsaket svikt i sirkulære poler i installasjoner med høy utmattingspol).

Typer lyktestolper: Sammenligningstabell

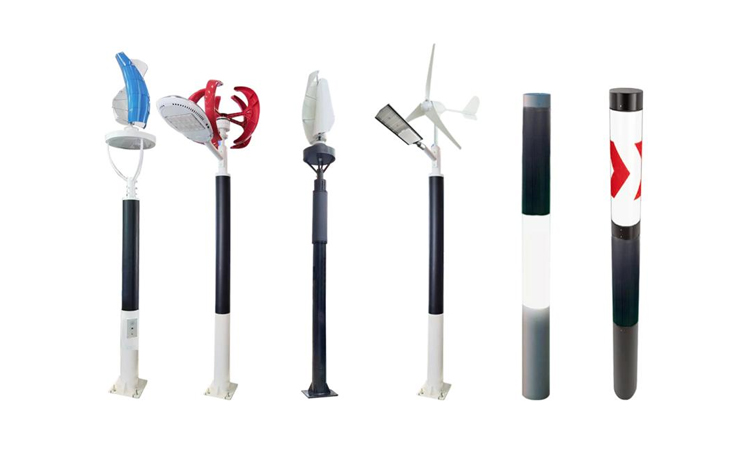

Solar poler: Hvordan integrert solar belysning fungerer

Solpoler kombiner den strukturelle funksjonen til en konvensjonell lysstolpe med et integrert solcellepanel som genererer den elektriske energien for å drive armaturen, et batterisystem som lagrer energi samlet i dagslys for bruk om natten, og en intelligent kontroller som styrer energiflyten mellom solcellepanelet, batteriet og armaturen for å maksimere pålitelige lystimer uavhengig av daglig variasjon i solinnstråling.

Kjernekomponenter i et solcellesystem

Hvert Solar Pole-system integrerer følgende komponenter, og spesifikasjonen til hver komponent bestemmer systemets pålitelighet, autonomi (hvor mange påfølgende overskyet dager det kan fungere uten å lades opp), og totalkostnad:

• Solcellepanel: Den solcellemodulen som konverterer sollys til DC elektrisk energi. Monokrystallinske silisiumpaneler med virkningsgrader på 20 % til 23 % er standardspesifikasjonen for solcellepanelapplikasjoner fordi deres høyere effektivitet per arealenhet tillater mindre paneldimensjoner for en gitt effekt, noe som reduserer vindbelastningen på stolpen og forbedrer den visuelle andelen av solcellepanelet i forhold til polhøyden. Paneleffektklassifiseringer for solcellestolper varierer fra 30 watt for små veilysstolper til 400 watt eller mer for høyeffekts veibelysningssolar.
• Batterilagringssystem: Lagrer den elektriske energien som genereres av solcellepanelet for bruk om natten og overskyet. Litiumjernfosfat (LiFePO4)-batterier er den gjeldende standarden for Solar Pole-applikasjoner på grunn av deres lange sykluslevetid (2000 til 4000 fulle lade-utladingssykluser, som representerer 5 til 11 år med daglig sykling), termisk stabilitet og høy energitetthet. Bly-syrebatterier brukes fortsatt i kostnadssensitive applikasjoner, men krever hyppigere utskifting (vanligvis hvert 2. til 4. år) og har betydelig lavere sykluslevetid.
• LED armatur: Lysutgangsenheten, nesten universelt LED i nye Solar Pole-installasjoner fordi LEDs høye lyseffekt (typisk 130 til 180 lumen per watt for vei- og områdearmaturer) minimerer solcellepanelet og batteristørrelsen som kreves for et gitt belysningsnivå, noe som direkte reduserer kapitalkostnaden for det komplette Solar Pole-systemet.
• Ladekontroller: Den elektroniske enheten som styrer ladingen av batteriet fra solcellepanelet, forhindrer overlading og overutlading, og i moderne systemer kontrollerer adaptiv dimming av LED-armaturen basert på gjenværende batterilading, tid på natten og bevegelsesdeteksjonsinnganger for å maksimere systemets autonomi i perioder med redusert solinngang.

Fordeler med solcellestolper fremfor rutenettkoblet belysning

• Ingen netttilkobling nødvendig: Solcellestolper eliminerer de sivile kostnadene ved grøfting for underjordiske elektriske kabler, som typisk representerer 40 % til 60 % av den totale installerte kostnaden for et konvensjonelt netttilkoblet belysningssystem. For installasjoner på avsidesliggende steder, langs nye veilinjer der det ikke finnes noen elektrisk infrastruktur, eller på steder der netttilkoblingskostnadene er spesielt høye, gjør elimineringen av denne sivile kostnaden solcellepoler økonomisk konkurransedyktige eller overlegne netttilkoblede alternativer.
• Null løpende strømkostnad: Etter gjenvinningsperioden for kapitalkostnadene, opererer Solar Poles med null elektriske energikostnader, siden solcellepanelet genererer all nødvendig elektrisk energi fra gratis solstråling. For kommuner i markeder med høye strømtariffer representerer denne løpende kostnadsbesparelsen en betydelig økonomisk fordel i løpet av 15 til 25 års levetid for Solar Pole-installasjonen.
• Rask distribusjon: Solar Pole-installasjoner kan fullføres betydelig raskere enn netttilkoblede ekvivalenter fordi det ikke er avhengighet av tilgjengeligheten til det elektriske verktøyet for å gi en nettforbindelse. Denne fordelen er spesielt viktig for utplasseringer av nødlys, midlertidig belysning av arrangementer og ny utviklingsinfrastruktur som må være i drift før permanent elektrisk nettinfrastruktur er på plass.

Begrensninger og designbegrensninger for solpoler

• Plasseringsavhengig solressurs: Solpoler leverer pålitelig ytelse på steder med tilstrekkelig solinnstråling (årlige toppsoltimer over 4 timer per dag), men deres pålitelighet blir problematisk på nordlige breddegrader (over 55 grader nord) i vintermånedene når toppsoltimer kan falle under 1 til 2 timer per dag i lengre perioder. På disse stedene kreves det svært store solcellepanel og batterisystemer for pålitelig vinterdrift, noe som øker kapitalkostnadene betydelig og potensielt gjør netttilkoblede alternativer mer økonomiske.
• Skyggefølsomhet: Et solcellepanel på en solstolpe er montert i en fast høyde og orientering og kan ikke flyttes hvis stedet blir skyggelagt av trær, nye bygninger eller andre strukturer etter installasjon. Selv delvis skyggelegging av et solcellepanel kan redusere energiutgangen dramatisk, fordi de fleste standard solcellepanelkonfigurasjoner bruker bypass-dioder som får skyggelagte celler til å koble fra effektivt, noe som reduserer panelets utgang med mer enn andelen skyggelagt område alene skulle tilsi.
• Batteribyttekostnad: I motsetning til netttilkoblede armaturer som bare krever vedlikehold av lamper og drivere, krever Solar Pole-systemer batteribytte hvert 5. til 10. år avhengig av batterikjemi og dybden på utladingssyklusen. Denne batteribyttekostnaden må tas med i sammenligningen av total livssykluskostnad mellom solcellepoler og netttilkoblede alternativer.

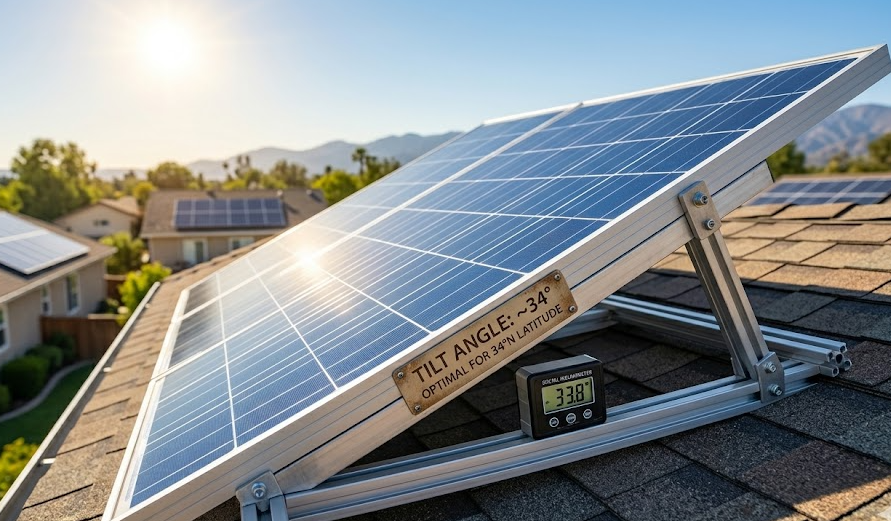

Optimal vinkel for solcellepaneler: Fysikken og de praktiske reglene

Den optimale vinkelen for solcellepaneler er helningsvinkelen (målt fra horisontal) der et solcellepanel med fast tilt fanger opp den maksimale totale solinnstrålingen over hele året for en gitt geografisk plassering. Denne vinkelen bestemmes av installasjonens breddegrad og variasjonen i solens deklinasjon gjennom året.

Hvorfor Latitude bestemmer den optimale vinkelen for solcellepaneler

Solens høyde på himmelen ved solmiddagen (når den er høyest på himmelen og rett sør på den nordlige halvkule) varierer med observatørens breddegrad og med årstiden. Ved ekvator (breddegrad 0 grader) passerer solen direkte over hodet ved solmiddag under jevndøgn. Ved breddegrad 45 grader nord (den omtrentlige breddegraden til Minneapolis, Minnesota eller Milano, Italia), er solen 45 grader over horisonten ved solmiddag under jevndøgn, og lavere om vinteren, høyere om sommeren.

Et solcellepanel med fast tilt fanger opp maksimal solstråling når det er orientert vinkelrett på solens stråler. Siden solens gjennomsnittlige høydevinkel over året er lik komplementet til breddegraden (90 grader minus breddegraden), er den optimale vinkelen for solcellepaneler på et gitt sted omtrent lik den lokale breddegradsvinkelen. Ved breddegrad 35 grader nord (omtrent breddegraden til Los Angeles, California eller Tokyo, Japan), er den optimale årlige vippevinkelen omtrent 33 til 37 grader. Ved breddegrad 51 grader nord (omtrent breddegraden til London, England eller Calgary, Canada), er den optimale årlige vippevinkelen omtrent 49 til 53 grader.

Nøyaktig optimal vinkelberegning for årlig avkastningsmaksimering

Forsknings- og simuleringsdata fra NREL og fra PVWatts-verktøyet bekrefter at det empiriske forholdet mellom breddegrad og optimal helningsvinkel for årlig avlingsmaksimering på de fleste steder følger mønsteret:

• For breddegrader mellom 0 og 25 grader: Optimal tiltvinkel tilsvarer omtrent 0,87 ganger breddegrad pluss 3,1 grader. Ved breddegrad 20 grader gir dette en optimal tilt på ca. 20,5 grader.
• For breddegrader mellom 25 og 50 grader: Optimal tiltvinkel tilsvarer omtrent breddegrad pluss 2 til 5 grader. Ved breddegrad 40 grader er den optimale helningen omtrent 42 til 45 grader.
• For breddegrader over 50 grader: Den optimale årlige tiltvinkelen er vanligvis 50 til 55 grader, selv om sesongbaserte optimaliseringsstrategier som øker tilten om vinteren og reduserer om sommeren kan forbedre den årlige avkastningen i forhold til den faste vinkeloptimalen på disse stedene med høy breddegrad.

Avlingsstraffen for å være utenfor den optimale vinkelen med pluss eller minus 5 grader er vanligvis bare 1 % til 3 % av årlig avkastning , som betyr at praktiske begrensninger som strukturell bekvemmelighet, estetikk eller behovet for en fastvinkelbrakett på en solcellestolpe kan imøtekommes uten betydelige energiproduksjonsoffer. Avkastningsstraffen blir mer betydelig for avvik større enn 10 til 15 grader fra det optimale, spesielt for sørvendte paneler på den nordlige halvkule der et 20-graders avvik fra optimal tilt reduserer årlig utbytte med 5 % til 10 %.

Optimale årlige tilt-vinkler etter amerikansk region

Solcellepanel Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

Å finne den nøyaktige solcellepanelretningen etter postnummer for ethvert sted i USA krever bruk av et av de offentlig tilgjengelige analyseverktøyene for solenergi som beregner optimal orientering og estimert årlig energiutbytte for et solcellepanel ved spesifikke geografiske koordinater. Det mest autoritative og mye brukte verktøyet er NRELs PVWatts-kalkulator, som er fritt tilgjengelig online og beregner den forventede årlige AC-energieffekten og kapasitetsfaktoren for et solcellepanelsystem hvor som helst i USA.

Hvordan bruke NREL PVWatts for solcellepanelretning etter postnummer

1. Naviger til PVWatts-kalkulatoren på pvwatts.nrel.gov og skriv inn postnummeret eller adressen din i posisjonssøkefeltet. Verktøyet vil identifisere nærmeste solressursdatastasjon og laste inn solinnstrålingsdata for din plassering.
2. Angi systemkapasiteten av solcellepanelet du evaluerer (DC-watt-toppverdien til panelet eller gruppen). For et enkelt solcellesystem kan dette være 100 til 200 watt; for et stort tak eller bakkemontert array kan det være kilowatt eller megawatt.
3. Still inn vippevinkelen til verdien lik breddegraden din (en god starttilnærming) og sett asimut til 180 grader (sann sør på den nordlige halvkule). Legg merke til den estimerte årlige energiproduksjonen som vises.
4. Varier tiltvinkelen i trinn på 5 grader over og under breddegraden din og observer endringen i årlig energiproduksjon. Vippevinkelen som produserer den maksimale årlige energiproduksjonen er din stedsspesifikke optimale vinkel for solcellepaneler.
5. Bekreft at retningen er sann sør (azimut 180 grader i PVWatts-konvensjon), ikke magnetisk sør. Forskjellen mellom ekte sør og magnetisk sør (magnetisk deklinasjon) varierer etter sted: i det østlige USA er magnetisk nord omtrent 10 til 15 grader vest for sann nord, noe som betyr at en kompassavlesning av sør må korrigeres for å finne sann sør.

For de fleste steder på kontinentalsokkelen i USA vil PVWatts optimale tiltvinkelresultat være innenfor 2 til 4 grader fra stedets breddegrad, noe som bekrefter tommelfingerregelen for breddegrad er lik optimal tilt som et praktisk utgangspunkt. Steder med betydelig skydekke i spesifikke årstider (som Pacific Northwest med tung vintersky) kan vise et litt annet optimum enn den enkle breddegradsregelen fordi solressursen ikke er jevnt fordelt over de fire årstidene.

Solcellepanel Direction for Solar Poles: Practical Mounting Considerations

Når du monterer et solcellepanel på en solcellestolpe, bør den optimale orienteringen beregnet fra PVWatt implementeres i den stolpemonterte brakettdesignen. Solar Pole-installasjoner har imidlertid spesifikke praktiske begrensninger som noen ganger endrer det teoretiske optimale:

• Vindbelastning på solcellepanelet: Et solcellepanel montert i en tiltvinkel på en stang fungerer som et vindseil, og genererer betydelig sidekraft på stangen som øker med panelareal og tiltvinkel. Ved breddegrader over 45 grader gir de optimale tiltvinklene på 45 til 50 grader høyere vindbelastning enn lavere tiltvinkler, noe som kan kreve et sterkere stangtverrsnitt eller fundamentspesifikasjon. I soner med sterk vind kan en praktisk tilt på 10 til 15 grader under det teoretiske optimum brukes for å redusere vindbelastningen til akseptable nivåer, og akseptere en liten (2 % til 5 %) reduksjon i årlig energiutbytte.
• Skyggelegging fra stolpen eller armaturarmen: Selve stolpestrukturen og armaturarmen kan kaste skygger på solcellepanelet på bestemte tider på dagen, spesielt tidlig på morgenen og sen ettermiddag når solen står lavt og i en vinkel som bringer stolpens skygge over panelet. Plassering av panel på stolpen bør vurderes for selvskygge ved ekstreme solvinkler for installasjonsbreddegraden for å bekrefte at det ikke forekommer betydelig skyggelegging i de høybestrålende middagstidene.
• Veiorientering: Solcellestolper installert langs veier kan ha sin orientering begrenset av veilinjen, som kanskje ikke går nøyaktig øst-vest. Et solcellepanel på en solpol langs en nord-sør-vei kan ikke vende mot sør uten å stikke ut i veibanen. I slike tilfeller er panelorienteringen typisk satt til den maksimale sørvendte vinkelen som kan oppnås innenfor installasjonens romlige begrensninger.

Spesifisere solar poler for off-grid belysning prosjekter: Dimensjonering av det komplette systemet

Riktig dimensjonering av en Solar Pole for off-grid belysning krever beregning av systemets energibehov (fra LED-armaturens effektklassifisering og de nødvendige driftstimer per natt), solenergien som er tilgjengelig på stedet, batterilagringen som trengs for den nødvendige autonomien (antall påfølgende overskyete dager systemet må fungere uten sol), og Solar Panel-området som er nødvendig for å lade opp batteriet på en pålitelig måte under forholdene.

Trinnvis dimensjonering av solcellesystem

1. Bestem nattlig energibehov: Multipliser LED-armatureffekten i watt med de nødvendige driftstimene per natt. En 60-watts LED-armatur som fungerer 12 timer per natt krever 720 watt-timer (0,72 kWh) energi per natt.
2. Bestem nødvendig batterikapasitet: Multipliser det nattlige energibehovet med de nødvendige autonomidagene (vanligvis 3 til 5 dager for de fleste kommersielle Solar Pole-applikasjoner) og del med batteriutladingsdybden (maksimalt 80 % for LiFePO4). For 5 dagers autonomi: 720 Wh x 5 dager delt på 0,80 = 4500 Wh (4,5 kWh) batterikapasitet nødvendig.
3. Bestem minimum solcellepanelkapasitet: Solcellepanelet må lade batteriet fra minimum ladetilstand (etter 5 påfølgende overskyete dager i eksempelet ovenfor) innen en rimelig tidsramme når solen kommer tilbake, samtidig som den tilfører den daglige driftsenergien. Bruk nettstedets gjennomsnittlige daglige toppsoltimer fra PVWatt, del det totale daglige energibehovet (ladereserve pluss driftsenergi) med toppsoltimer for å få minimumsverdien for panelwatt-topp.
4. Bruk designmarginen: Legg til en designmargin på 20 % til 30 % til den beregnede minimumspanelstørrelsen for å ta høyde for paneltilsmussing, temperaturreduksjon, kabeltap og kontrollerineffektivitet. Denne marginen sikrer pålitelig ytelse gjennom hele systemets levetid når disse tapsfaktorene akkumuleres.

Ofte stilte spørsmål

1. Hvor høye er lysmaster for vanlige boliggater?

Standard boliggatelysstolper er typisk 5 til 8 meter (16 til 26 fot) høy, med 6 meter som den mest spesifiserte høyden for standard boliggater med enfelts kjørebanebredde på 6 til 8 meter. I denne høyden gir standard LED-vegarmaturer med type II eller type III fotometriske fordelinger målbelysningsstyrken for boliggater (typisk 5 til 15 lux gjennomsnittlig opprettholdt belysningsstyrke avhengig av gjeldende veibelysningsstandard) ved stolpeavstander på 25 til 35 meter.

2. Hva er hovedtypene lyktestolper som brukes i moderne bymiljøer?

Hovedtypene lyktestolper i moderne urbane miljøer er: galvaniserte stålkoniske stolper for generell veibelysning (den mest brukte typen globalt på grunn av deres kombinasjon av strukturell ytelse og lave kostnader); koniske aluminiumsstenger for kyst- og førsteklasses installasjoner som krever korrosjonsbestandighet uten vedlikehold; dekorative stolper i støpt aluminium for bysentrum, torg og handlegater der estetikk er like viktig som funksjon; FRP komposittstenger for kjemisk aggressive miljøer; og spunnet betongstenger i utviklingsmarkeder der minimalt vedlikehold og svært lave kostnader er de viktigste driverne. Solcellepoler representerer en voksende kategori som kan konfigureres i hvilken som helst av disse strukturelle formene med tillegg av solcellepanel og batterikomponenter.

3. Hva er den optimale vinkelen for solcellepaneler på breddegrad 35 grader nord?

Ved breddegrad 35 grader nord (omtrent Los Angeles, California; Dallas, Texas; eller Tokyo, Japan), er den optimale vinkelen for solcellepaneler for maksimalt årlig energiutbytte omtrent 33 til 37 grader fra horisontal, som er nær, men litt over den lokale breddegradsvinkelen. Denne helningen er et resultat av asymmetrien mellom sommer- og vintersolbaner på denne breddegraden: sommeren gir en veldig høy solvinkel med lange dager som kan fanges ved lavere helningsvinkler, mens vinteren gir en lav solvinkel med korte dager som drar nytte av høyere hellingsvinkler, og den optimale årlige balansen faller litt over breddegradsvinkelen på disse midtbreddegradene.

4. Hvordan finner jeg retningen for solcellepanelet etter postnummer for min spesifikke plassering?

Den mest nøyaktige metoden for å finne solcellepanelretning etter postnummer er å bruke NREL PVWatts-kalkulatoren på pvwatts.nrel.gov. Skriv inn postnummeret ditt, sett panelets asimut til 180 grader (sann sør), varier tiltvinkelen i trinn på 5 grader, og noter den årlige energiproduksjonen ved hver tilt. Tilten som gir maksimal årlig produksjon er din stedsspesifikke optimale vinkel for solcellepaneler. Husk at PVWatts asimut bruker sann nord som null, så 180 grader tilsvarer sann sør. Magnetisk sør skiller seg fra sann sør ved den lokale magnetiske deklinasjonsverdien, som må brukes hvis du bruker et kompass for å orientere panelet.

5. Hvordan fungerer solpoler og hvor lenge varer de?

Solpoler fungerer ved å samle solenergi gjennom et solcellepanel montert på stolpestrukturen, lagre energien i et innebygd batterisystem og bruke den lagrede energien til å drive en LED-armatur i nattetimer. En intelligent ladekontroller styrer energiflyten, og tilpasser armaturens lysstyrke basert på batteritilstand og tid på natten for å maksimere påliteligheten. De strukturelle stolpekomponentene har en levetid på 20 til 30 år, tilsvarende konvensjonelle lyktestolper. Solpanelet har en typisk ytelsesgarantilevetid på 25 år. LED-armaturer varer i 50 000 til 100 000 timer. LiFePO4-batterier må skiftes hvert 7. til 10. år, som er den hyppigste vedlikeholdshendelsen i Solar Poles livssyklus.

6. Er solstolper mer kostnadseffektive enn netttilkoblet belysning?

Solcellestolper er generelt mer kostnadseffektive enn netttilkoblet belysning når kostnadene for grøfting for underjordiske elektriske kabler er høye, når installasjonsstedet er fjernt fra eksisterende elektrisk infrastruktur, eller når gjeldende strømtakst er høy. Kapitalkostnaden for et solcellesystem er typisk 30 % til 60 % høyere enn en netttilkoblet ekvivalent per pol, men denne premien oppveies av eliminering av sivile grøftkostnader (som typisk representerer 40 % til 60 % av totale netttilkoblede installasjonskostnader) og eliminering av løpende strømkostnader over systemets levetid. For steder der netttilknytningskostnadene er lave og strømtariffer er lave, favoriserer økonomien netttilknyttede systemer.

7. Spiller solcellepanelets retning noe om jeg vipper det til riktig vinkel?

Ja, både vippevinkelen og retningen (asimut) til et solcellepanel er viktig for å maksimere energiutbyttet. På den nordlige halvkule bør et solpanel vende mot sør (asimut 180 grader) for å maksimere eksponeringen for solens vei over himmelen. Vender mot øst eller vest for ekte sør reduseres den årlige energiproduksjonen betydelig: et panel som vender mot sørøst eller sørvest (45 grader fra sann sør) fanger opp omtrent 90 % til 93 % av energien til et ekte sørvendt panel ved optimal tilt. Et panel som vender mot øst eller vest, fanger bare opp omtrent 75 % til 80 % av energien til det optimale sørvendte panelet. Solcellepanelets retning etter postnummer-verktøyet bekrefter sann sør for ethvert sted mens det tar hensyn til lokale faktorer.

8. Hva er forskjellen mellom en solcellestolpe og en konvensjonell lysstolpe med solenergitilkobling?

En Solar Pole er et fullt integrert selvstendig belysningssystem der solcellepanelet, batteriet, kontrolleren og armaturen alle er designet og konstruert for å fungere sammen som et enkelt system, med stolpestrukturen designet for å bære vindbelastningen fra solcellepanelet og for å integrere batterirommet i polbasen eller et spesialdesignet hus. En konvensjonell lysstolpe med separat solstrømtilkobling er et hybridarrangement hvor stolpen opprinnelig ble designet for netttilkoblet service og et solcellepanel er lagt til som en ettertanke, ofte med en utenpåliggende batteriboks og ladekontroller som kanskje ikke er strukturelt integrert eller optimalt spesifisert for stolpens geografiske plassering og krav til belysningsstyrke. Spesialbygde solstolper gir bedre ytelse, bedre estetikk og lengre levetid enn ombygde konvensjonelle stolper i de fleste bruksområder.

9. Kan solpoler fungere pålitelig i nordlige stater med mindre solskinn?

Solpoler kan fungere pålitelig i nordlige stater, inkludert Minnesota, Wisconsin, Michigan og Pacific Northwest, men de må dimensjoneres passende for den lavere vintersolressursen på disse stedene. Nøkkeldesigntilpasninger for installasjoner på den nordlige solpolen inkluderer: større solcellepanelkapasitet for å fange opp tilstrekkelig energi i løpet av korte vinterdager (øker panel-til-last-forholdet fra 1,2 til 1,5 typisk for installasjoner i sør til 2,0 til 3,0 eller høyere); større batterikapasitet for å gi den nødvendige multi-dagers autonomi gjennom lengre overskyet perioder; adaptive dimmekontrollere som reduserer armatureffekten i perioder med lite ressurser for å utvide autonomien; og omhyggelig optimalisering av den optimale vinkelen for solcellepaneler for å prioritere vinterenergifangst ved å vippe panelet brattere enn breddegradsvinkelen, og akseptere noe sommeravkastningsreduksjon i bytte for forbedret vinterytelse.

10. Hvordan påvirker vindbelastningen Solar Pole design sammenlignet med konvensjonelle lysmaster?

Vindbelastningen på en solstang er betydelig høyere enn på en konvensjonell lysstang med tilsvarende høyde fordi solcellepanelet montert på stangen fungerer som et seil, og genererer betydelig sidekraft når vinden blåser vinkelrett på paneloverflaten. Et 200-watt monokrystallinsk solcellepanel med dimensjoner på omtrent 1,0 meter ganger 1,7 meter presenterer et projisert område på 1,7 kvadratmeter for vinden. Ved en designvindhastighet på 45 m/s (en typisk verdi for ASCE 7 kategori II vindsone), genererer denne panelflaten en vindstyrke på omtrent 2500 til 3500 Newton på panelbraketten og stolpetoppen, som må motstås av stolpestrukturen og fundamentet. Denne ekstra belastningen krever typisk en stangveggtykkelse som er 20 % til 40 % større enn en konvensjonell stang med tilsvarende høyde, og et fundament med en dypere innstøpingsdybde eller en større betongbunndiameter for å motstå det høyere veltemomentet ved helling.

Gatelampedimensjoner og stolpehøyder: Direkte svar for alle bruksområder

Gatelykter varierer vanligvis fra 5 meter (16 fot) til 12 meter (40 fot) i høyden, med boligveier som bruker 5 til 8 meter stolper, arterielle veier og samleveier som bruker 8 til 10 meter stolper, og motorveier eller store kryss som bruker 10 til 14 meter høye mastestolper. Den nøyaktige høyden til en gatelykt er ikke vilkårlig: den bestemmes av veibredden, nødvendig belysningsstyrkenivå på veibanen, monteringsarrangementet (enkelarm, tvillingarm eller sentral median), og lysfordelingsmønsteret til armaturen montert på toppen. Å forstå disse relasjonene gjør at ingeniører, kommuner, landskapsdesignere og eiendomsutviklere kan spesifisere riktig stolpehøyde fra begynnelsen i stedet for å oppdage belysningsmangler etter installasjon.

Spørsmålet om hvor høye gatelykter er kommer opp i flere forskjellige sammenhenger: planlegging av infrastruktur, privat utvikling, utskifting av eksisterende stolper, matchende kulturarv og spesifikasjon av solenergi alt i ett lys for områder utenfor nettet. Hver kontekst har sine egne styrende standarder og praktiske begrensninger, og denne veiledningen tar for seg alle med spesifikke data i stedet for brede generaliseringer. Den dekker også forholdet mellom solcellepanelets retning og vinkel for stolpemonterte solcellelyssystemer, dimensjonene og bruksområdene til hagelysstolper og gjerdestolper solcellelys, og de viktigste forskjellene mellom LED gatelys, HPS gatelys og Solar alt i ett lys som et beslutningsrammeverk for lysspesifikasjoner.

Hvor høye er gatelykter: Høydestandarder etter vei og brukstype

Høyden på en lyktestolpe styres av standarder for veiklassifisering, nasjonale lysdesignkoder og belysningskravene publisert i standarder som EN 13201 (Europa), ANSI/IES RP-8 (Neird-Amerika) og AS/NZS 1158 (Australia og New Zealand). Disse standardene definerer minimum gjennomsnittlig opprettholdt belysningsstyrke for hver veikategori, og stolpehøyden er en av de viktigste designvariablene som en lysdesigner optimaliserer for å oppnå samsvar med minimum installert kostnad.

Gatelykter for boliger og lokale veier: 5 til 8 meter

I boliggater, blindveier, felles flater og lokale adkomstveier med kjørebanebredde på 5 til 8 meter er stolper i høydeområdet 5 til 6 meter standard. I denne høyden kan en armatur med middels kastefordeling lyse opp en veibredde på 6 til 8 meter med avstander på 25 til 30 meter samtidig som den oppfyller minimumskravet til horisontal belysningsstyrke på 5 til 10 lux spesifisert for boligveier i de fleste nasjonale standarder. En 6 meter lang stolpe er den vanligste høyden for gatebelysning i boliger i Storbritannia, Europa og mange deler av Asia , hvor tette urbane gatemønstre favoriserer kortere stolper med tettere avstand fremfor høye stolper med bred avstand.

I USA er boligstolpehøyder i området 7,6 meter (25 fot) til 9,1 meter (30 fot) mer vanlig, noe som gjenspeiler de bredere veitverrsnittene og større tilbakeslag som er typiske for nordamerikansk forstadsgatedesign. Dekorative stolper som brukes i historiske bydeler og sentrumsmiljøer, bruker ofte kortere stolper på 4 til 5 meter med globearmaturer eller lanternehoder for å oppnå riktig visuell skala for fotgjengerorienterte gatebilder.

Collector and Arterial Road Street Lamps: 8 til 10 meter

Samleveier, sekundære distribusjonsveier og urbane arterier med kjørebanebredder på 9 til 14 meter er vanligvis opplyst av stolper i høydeområdet 8 til 10 meter. På 8 til 10 meter kan en armatur med bred kast dekke en tofelts kjørebane med et enkelt forskjøvet eller motsatt monteringsarrangement med avstander på 30 til 40 meter, og oppfyller 10 til 30 lux gjennomsnittlig belysningsstyrke for kollektor- og mindre arterielle veikategorier. Den 8 meter lange stangen med en enkelt arm er standardspesifikasjonen for de fleste urbane arterielle veilysprosjekter på tvers av europeiske, Midtøsten og Sørøst-asiatiske infrastrukturprogrammer.

Gatelyktedimensjoner i denne høydeklassen inkluderer typisk en skaftdiameter på 76 til 114 millimeter ved bunnen, avsmalnende til 42 til 60 millimeter på toppen, med en veggtykkelse på 3 til 5 millimeter for varmgalvaniserte gatelysstolper i stål og 4 til 6 millimeter for dekorative stolper. Utrekkearmen legger til en horisontal projeksjon på 0,5 til 2,5 meter fra polaksen, og plasserer armaturen over kjørebanen for optimal lysfordeling på veibanen.

Motorvei- og høymastbelysning: 10 til 45 meter

Motorveier, motorveier, store rundkjøringer og vekslinger bruker stolper fra 10 til 14 meter for konvensjonell enarms- eller toarmssøylemontering. For store åpne områder, inkludert havnecontainergårder, stadionparkeringer, idrettsbaner og industrigårder, bærer høye mastestolper fra 20 til 45 meter ringmonterte multiarmaturer som kan lyse opp flere hektar fra et lite antall stolpeposisjoner. En 30 meter høy mastestang med 12 til 16 LED-lyskastere på 500 watt hver kan lyse opp et område på ca. 2 hektar med en gjennomsnittlig opprettholdt belysningsstyrke på 30 lux , noe som gjør høymastsystemer til den mest økonomiske løsningen per kvadratmeter opplyst område for svært store åpne områder.

Stålmaststenger for applikasjoner med høy mast er laget av koniske rørformede stålseksjoner med bunndiametre på 400 til 700 millimeter, konstruert for å tåle vindbelastninger på over 150 km/t og den dynamiske belastningen av armaturringen. Disse stolpene er typisk utstyrt med en vinsj og senkeanordning som gjør at armaturringen kan senkes til arbeidshøyde for lampebytte og vedlikehold uten behov for forhøyet tilgangsutstyr.

Stålgatelysstolper og stålmaststenger: materialer, dimensjoner og strukturell design

Den strukturelle ytelsen til en gatebelysningsinstallasjon avhenger like mye av stolpen som av armaturen. Stålgatelysstolper er den dominerende stolpetypen i global gatelysinfrastruktur, og står for anslagsvis 70 til 80 prosent av alle nye stolpeinstallasjoner over hele verden , på grunn av deres kombinasjon av høy styrke, konsistent dimensjonskvalitet, lang levetid og evnen til å bli produsert til tilpassede høyder og konfigurasjoner som aluminium- og betongstenger ikke lett kan matche. Å forstå nøkkeldimensjonene og designparametrene til stålstenger muliggjør nøyaktig spesifikasjon og anskaffelse.

Standard stangdimensjoner: Skaft, bunnplate og ankerboltoppsett

En standard Gatelysstang i stål for en 8 meter installasjon har følgende typiske fysiske dimensjoner:

• Total høyde over karakter: 8,0 meter (med ytterligere 0,5 til 0,8 meter innstøping under gradering for direkte nedgravingsstenger, eller en grunnplatemontering med ankerbolter satt 500 til 700 mm inn i betongfundamentet)
• Base diameter: 100 til 140 mm for koniske koniske stolper; 76 til 114 mm for rette sylindriske stolper
• Topp diameter: 42 til 60 mm, dimensjonert for å akseptere standard armaturtappstørrelser (EN 40 angir 42 mm og 60 mm tappdiameter for europeisk armaturkompatibilitet)
• Veggtykkelse: 3,0 til 5,0 mm for standard veilysstolper; 5,0 til 8,0 mm for stolper i soner med sterk vind eller med tunge toarms- eller store armaturer
• Dimensjoner på bunnplaten: 250 x 250 mm til 400 x 400 mm, tykkelse 12 til 20 mm, med fire ankerbolthull med 200 til 300 mm boltsirkeldiameter
• Kabelinngang: 60 til 80 mm diameter utslagsåpning på 300 til 500 mm over bakkenivå for kabelhåndtering og inspeksjonsdørtilgang

Stålgatelysstolper er vanligvis ferdig med varmgalvanisering til et minimum sinkbelegg på 85 mikrometer (tilsvarer 600 g per kvadratmeter) i henhold til EN ISO 1461, noe som gir en designet korrosjonsbeskyttelsestid på 30 til 50 år i typiske bymiljøer. Dekorativ pulverlakk eller våtmaling påføres over den galvaniserte overflaten for fargespesifiserte installasjoner i bysentre, parker og gatelandskap.

Stålmaststenger for høy mast og sportsbelysning

Stål mastestenger for høymastapplikasjoner er konstruerte strukturer i stedet for standardproduserte produkter, med hver stang designet til en spesifikk høyde, vindsone, armaturbelastning og fundamenttilstand. Viktige strukturelle parametere for stålmaststenger inkluderer:

• Materialklasse: S355 eller tilsvarende høyytende konstruksjonsstål (minimum flytegrense 355 MPa), sammenlignet med S235 brukt for standard veilysstolper, og gir den høyere bøyemomentkapasiteten som trengs for høye stolper under vindbelastning
• Seksjonsprofil: Konisk konisk aksel med flere seksjoner satt sammen fra 2 til 4 flensede seksjoner boltet sammen på stedet for stolper over 20 meter, noe som tillater transport på standard planhengere innenfor lovlige lengdegrenser
• Basediameter ved karakter: 400 til 700 mm for stolper mellom 20 og 45 meter, med veggtykkelse på 8 til 16 mm varierende langs skafthøyden
• Foundation: Armert betongbrygge med diameter 1,5 til 3 meter og dybde på 4 til 8 meter, med innstøpte ankerbolter med diameter M36 til M56 i sirkulære arrangementer med 8 til 12 bolter

Hagelysstolper og hagelampehodemål

Hage lysstolper okkuperer den nedre enden av utendørs stolpehøydespekteret, typisk fra 2,5 til 4,5 meter for belysning av sti- og hageområder i parker, boligfelt, feriestedlandskap og kommersielle torg. I disse høydene skifter lysmålet fra ensartet veioverflate til visuell atmosfære, fotgjengerorientering og aksentbelysning av landskapselementer, noe som betyr at hagelampehodets design og estetikk er like viktig som den fotometriske ytelsen til armaturen.

Standard hagelysstolper er tilgjengelige i dekorative støpejern, aluminiumsprofiler eller runde stålrørsprofiler. Støpejernsstenger i viktoriansk lanternestil, typisk 3 til 4 meter høye med dekorative riller og rullebraketter, er standardspesifikasjonen for kulturarvsparker og fotgjengerplaner i sentrum. Ekstruderte aluminiumsstenger i moderne rette eller buede profiler, 3 til 4,5 meter høye med slanke 76 til 89 mm skaftdiametere, er det dominerende valget for moderne landskapsbelysning i kommersielle og boligområder.

Et hagelampehode for en 3 meter lang hagestang bruker vanligvis en LED-modul på 15 til 30 watt , som produserer en lysstrøm på 1 500 til 3 000 lumen med en varm hvit fargetemperatur på 2 700 til 3 000 K som foretrekkes i bolig- og gjestehuslandskap for sin visuelt komfortable og estetisk flatterende lyskvalitet. Armaturhuset er vanligvis laget av støpt aluminium med en herdet glass eller polykarbonat diffusor, ferdigstilt for å matche eller komplementere poloverflatebehandlingen.

Gatebelysningstyper: LED-gatelys vs. HPS-gatelys vs. Solar alt-i-ett-lys

Valget mellom LED gatelys , HPS gatelys , og Solar alt i ett lys er den mest konsekvente tekniske avgjørelsen i ethvert gatelysprosjekt, og bestemmer ikke bare kapitalkostnaden på forhånd, men den langsiktige energikostnaden, vedlikeholdsbyrden, karbonavtrykket og lyskvaliteten til installasjonen i de neste 20 til 30 årene. LED gatelys er nå det teknisk og økonomisk dominerende valget for netttilkoblet gatebelysning i nesten alle brukskategorier , mens Solar alt i ett lys har blitt en genuint levedyktig og kostnadseffektiv løsning for off-grid og eksterne installasjoner der nettutvidelseskostnadene er uoverkommelige.

LED-gatelys: effektivitet, kontroll og lang levetid

LED gatelys nå lyseffekter på 150 til 200 lumen per watt for de kommersielle produktene med høyest ytelse, sammenlignet med 90 til 120 lumen per watt for høytrykksnatriumkilder (HPS) og 40 til 70 lumen per watt for metallhalogenidkildene de i stor grad har erstattet. Denne effektivitetsfordelen reduserer direkte effekten som kreves for å oppfylle en gitt belysningsstandard: en vei som krevde et 250W HPS gatelys kan typisk betjenes av et 100 til 150W LED-gatelys som oppfyller en tilsvarende eller høyere opprettholdt gjennomsnittlig belysningsstyrke, med proporsjonalt lavere energiforbruk.

Tilbakebetalingstiden for å erstatte HPS-gatelys med LED-gatelys, beregnet på energisparing alene, er typisk 3 til 6 år med kommersielle strømpriser , og over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Moderne LED-gatelys tilbyr også smarte belysningsfunksjoner som HPS gatelys ikke kan matche: dimming etter en definert tidsplan eller som svar på omgivelseslyssensorer og bevegelsesdetektorer, fjernovervåking og feildeteksjon via trådløse nettverk, og datainnsamling om energiforbruk og driftstimer som støtter beslutningstaking for infrastrukturstyring. En by som installerer et nettverkstilkoblet LED-gatebelysningssystem med fjernstyring kan redusere energiforbruket med ytterligere 20 til 40 prosent utover basislinje-LED versus HPS-sparing gjennom intelligent dimming i perioder med lite trafikk.

HPS Street Lights: The Legacy Technology Still in Service

HPS gatelys forbli i drift på tvers av store deler av verdens gatebelysningsinfrastruktur, inkludert mange utviklingsmarkeder der LED-erstatningsprogrammer ennå ikke er finansiert, og noen eldre systemer i utviklede markeder der utskifting har blitt utsatt av budsjettmessige årsaker. HPS-lyskilder produserer et karakteristisk ravgult lys med en fargegjengivelsesindeks (CRI) på 20 til 25, som er tilstrekkelig for veisyn, men gjengir farger dårlig og reduserer muligheten til sikkerhetskameraer til å ta nyttige identifikasjonsbilder.

De primære kontekstene der HPS Street Lights fortsatt er spesifisert for nye installasjoner, er begrenset til situasjoner der den varme ravfargen er estetisk nødvendig for samsvar med gatebildet, der den svært lave startkapitalkostnaden for HPS-utstyr kontra LED er den overordnede anskaffelsesbegrensningen, eller der den tilgjengelige infrastrukturen for smarte LED-systemer (strømkvalitet, vedlikeholdsferdigheter, innkjøpskanaler) ennå ikke er på plass. Under alle andre omstendigheter vil en anerkjent LED-gatelysprodusent anbefale LED-teknologi som det overlegne tekniske og økonomiske valget for nye gatelysprosjekter.

Solar alt-i-ett-lys: Ytelses- og designhensyn utenfor nettet

Solar alt i ett lys integrer et solcellepanel, litiumbatteri, LED-modul, bevegelsessensor og ladekontroller i en enkelt selvstendig enhet som monteres direkte på polhodet uten ekstern ledning eller nettforbindelse. Denne integrasjonen eliminerer anleggskostnadene ved grøfting, rørlegging og kabelinstallasjon som representerer 30 til 60 prosent av den totale installerte kostnaden for et netttilkoblet gatebelysningssystem, noe som gjør Solar All in One Lights kostnadskonkurransedyktig eller kostnadsfordelt for installasjoner i landlige områder, utviklingsregioner, avsidesliggende eiendommer, plassering av veier med høye kostnader for nettforbindelser og en hvilken som helst kostnad.

Et høykvalitets Solar Alt-i-ett-lys med en 40W LED-modul, et 50Wh litiumjernfosfatbatteri og et 40W monokrystallinsk solcellepanel kan gi 10 til 12 timer med belysning med full effekt på et sted som mottar 4 til 5 soltimer per dag. , som dekker hele natteperioden på de fleste bebodde breddegrader i minst 85 til 90 prosent av nettene i løpet av et år når autonom drift er riktig utformet med tilstrekkelig batterikapasitet i forhold til den verste solressursperioden. Bevegelsesfølende dimming, som reduserer ytelsen til 30 til 40 prosent når ingen fotgjenger- eller kjøretøyaktivitet oppdages og ramper opp til 100 prosent når bevegelse registreres, forlenger den autonome utholdenheten til Solar All in One Lights betydelig, slik at det samme systemet kan fungere pålitelig gjennom lengre overskyete perioder uten å ofre funksjonell sikkerhet.

Begrensningen til Solar Alt-i-ett-lys sammenlignet med netttilkoblede LED-gatelys er deres avhengighet av daglige solressurser, noe som gjør dem uegnet for breddegrader over ca. 60 grader nord eller sør (hvor vintersoltimer er utilstrekkelige for å lade batteriet), for steder i permanent skygge fra bygninger eller trær, eller for bruksområder som krever hver natt, garantert sikkerhet for motorveilys, f.eks. for kritisk infrastruktur.

Solcellepanelretning og -vinkel for gate- og hagesolbelysning

Solcellepanelretningen og -vinkelen til ethvert solcelledrevet utendørsbelysningssystem, enten det er et Solar Alt-i-ett-lys på en gatestolpe, en frittstående solcellehagearmatur eller gjerdestolpe solcellelys på en eiendomsgrense, er de mest kritiske designvariablene for å maksimere den daglige energihøsten fra den tilgjengelige solressursen. Å få solcellepanelets retning og vinkel feil er den vanligste årsaken til at solcelle utendørslys underpresterer eller ikke fungerer pålitelig gjennom natten , og it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Optimal solpanelretning: Vender mot ekvator

Den optimale kompassretningen for et solcellepanel er mot ekvator fra installasjonsstedet: rett sør på den nordlige halvkule og rett nord på den sørlige halvkule. Denne orienteringen maksimerer den kumulative daglige innstrålingen som fanges opp av panelet fordi solen sporer en bue over den sørlige himmelen (på den nordlige halvkule) eller den nordlige himmelen (på den sørlige halvkule), og et panel som vender direkte mot den buen mottar sollys i den mest direkte vinkelen i den lengste daglige perioden.

Avvik på opptil 30 grader øst eller vest for ekte sør (på den nordlige halvkule) reduserer årlig solenergiutbytte med mindre enn 5 prosent , som er en forretningsmessig ubetydelig straff og betyr at østvendte eller vestvendte panelinstallasjoner på bygninger eller stolper med begrensede orienteringsmuligheter fortsatt er levedyktige. Avvik utover 45 grader fra rett sør begynner å gi mer betydelige energistraff: et panel som vender rett mot øst eller rett mot vest mister omtrent 20 prosent av det årlige solutbyttet sammenlignet med rett sør, og et panel som vender rett mot nord på den nordlige halvkule mister 40 til 60 prosent, avhengig av at panelet er unormalt med stor breddegrad, noe som gjør det egnet for et stort solarlys. overdimensjoneringsfaktor.

For integrerte Solar All in One Lights hvor panelet er festet til toppen eller baksiden av armaturhuset, skal installatøren sørge for at stolpen plasseres og orienteres slik at panelsiden av armaturen vender mot sør (nordlig halvkule) ved montering. Mange Solar All in One Light-modeller inkluderer et kompassreferansemerke på armaturhuset eller installasjonsinstruksjoner som eksplisitt spesifiserer hvilken side av enheten som må peke mot ekvator.

Optimal solcellepanelvinkel: Breddegrad er lik tilt

Den optimale tiltvinkelen til et solcellepanel fra horisontal er lik breddegraden til installasjonsstedet for å maksimere årlig energiutbytte. På en breddegrad på 30 grader nord (tilsvarer byer som Kairo, Houston og Shanghai), er den optimale faste helningen omtrent 30 grader fra horisontal. På en breddegrad på 51 grader nord (London) er den optimale helningen omtrent 51 grader. På en breddegrad på 23 grader nord (tropene) oppnår paneler montert nesten flatt på 15 til 25 grader fra horisontal nær optimal årlig ytelse.

For gjerdestolper solcellelys og andre små dekorative solenergibelysningsprodukter der panelet er integrert i produktdesignet og montert i en fast vinkel av produsenten, er produktet vanligvis designet for et spesifikt breddegradsbånd og bør ikke brukes vesentlig utenfor dette båndet uten å forvente redusert ytelse. Et solcellelys med gjerdestolpe designet for tropisk bruk med en panelhelling på 15 grader vil høste betydelig mindre energi per dag på nordeuropeiske breddegrader der en 50 graders tilt vil være passende, noe som potensielt kan føre til at lyset ikke fungerer i hele nattperioden.

For solcellepaneler med justerbar tilt på gatestolper i 20 til 55 graders breddegradsbånd, oppnås minst 95 prosent av maksimalt mulig årlig energiutbytte ved å sette panelhelningen til innenfor 10 grader fra den lokale breddegraden , som er tilstrekkelig presis for praktisk gatelysdesign uten behov for stedsspesifikk solcellemodelleringsprogramvare. Justerbare tiltfester på solcellegatelysstolper som lar panelvinkelen stilles inn i felten ved installasjon, er derfor en verdifull funksjon for produkter som er beregnet på å bli distribuert over et bredt geografisk område.

Unngå skyggelegging: Den mest praktiske bekymringen for installasjon av solcellepaneler

Selv en liten skygge som dekker 5 til 10 prosent av et solcellepanels aktive område kan redusere ytelsen med 30 til 50 prosent på grunn av den elektriske seriekoblingen av celler i panelet, noe som betyr at den svakeste (mest skyggefulle) cellen begrenser strømutgangen til hele strengen. For solcellelys med gjerdestolper som er plassert i nærheten av hagetrær, hekker eller bygninger, er skyggelegging midt på formiddagen eller midt på ettermiddagen når solvinkelen er relativt lav, en vanlig årsak til utilstrekkelig lading som resulterer i at lyset slukkes før slutten av natten.

Den praktiske regelen for vurdering av solcellepanelplasseringen er å sikre at panelet har uhindret sikt til himmelen i minst 6 timer per dag sentrert på solens middagstid, uten skyggekastende objekter innenfor en horisontal vinkelsektor på 90 grader (45 grader på hver side av rett sør på den nordlige halvkule). Skyggekartlegging ved hjelp av en solbanekalkulator-app med telefonkameraet rettet mot panelstedet fra den tiltenkte monteringsposisjonen er en enkel og pålitelig metode for å identifisere skyggerisiko før installasjon.

Gjerdestolpe solcellelys og utendørs gatelys: valg og installasjonsveiledning

Solcellelys med gjerdestolper og utendørs gatelys tjener komplementære roller i spekteret av utvendig belysningsapplikasjoner, fra eiendomsgrensemerking og dekorativ hagebelysning i hjemmet til vei- og veisikkerhetsbelysning i infrastrukturskalaen. Å velge og installere hver riktig krever forståelse for deres spesifikke tekniske evner og begrensninger.

Gjerdestolpe solcellelys: hvilken ytelse du kan forvente

Gjerdestolpe solcellelys er dekorative og funksjonelle aksentlys designet for montering på gjerdestolper, portstolper og lave grensevegger. De bruker små monokrystallinske solcellepaneler på 0,5 til 2W, små nikkelmetallhydrid- eller litiumbatteripakker på 300 til 800 mAh, og LED-moduler på 0,5 til 3W som produserer 30 til 200 lumen lyseffekt. Dette utgangsnivået er passende for banekantmarkering, estetisk hagegrensedefinisjon og generell atmosfære, men er ikke tilstrekkelig for sikkerhetskritisk veibelysning eller tilgangsbelysning for kjøretøy, som krever høyere utgangsnivåer for utendørs gatelys eller dedikerte gangstolper med 10 til 30W armaturer.

Solcellelamper av høy kvalitet fra anerkjente produsenter oppnår 8 til 12 timers drift per natt etter en hel dags lading i direkte sollys , ved hjelp av automatisk skumring-på og daggry-av-kontroll via en integrert fotocelle. Budsjettprodukter med paneler og batterier av lavere kvalitet kan oppnå bare 4 til 6 timer på en god ladedag og ikke fungere pålitelig etter flere påfølgende overskyete dager. Ved å spesifisere produkter med litiumbatteriteknologi i stedet for nikkelmetallhydrid forlenges levetiden fra ca. 500 sykluser (omtrent 18 måneders daglig drift) til 2000 eller flere sykluser (5 til 6 år), en meningsfull holdbarhetsforskjell som rettferdiggjør den beskjedne prispremien på litiumutstyrte produkter for permanente hageinstallasjoner.

Utendørs gatelys: Spesifikasjon for pålitelig kommersiell ytelse

Utendørs gatelys for kommersielle, kommunale og infrastrukturapplikasjoner må oppfylle en betydelig høyere ytelses- og holdbarhetsstandard enn dekorative hageprodukter. Nøkkelspesifikasjoner for å verifisere når du anskaffer utendørs gatelys fra en produsent av LED-gatelys inkluderer:

• IP-vurdering: Minimum IP65 for armaturhuset (støvtett og beskyttet mot vannstråler fra alle retninger); IP66 eller IP67 er å foretrekke for kystmiljøer eller miljøer med mye nedbør
• IK-vurdering: IK08 eller IK09 slagfasthet for armaturer i offentlige områder utsatt for hærverk eller utilsiktet påvirkning
• LM80 og TM21 data: Publiserte lumenvedlikeholdsdata fra LM80-testing som bekrefter LED-modulens L70-levetid, som bør verifiseres mot produsentens angitte levetid for å bekrefte at påstanden støttes av testdata i stedet for ekstrapolert fra utilstrekkelige testtimer
• Overspenningsvern: Minimum 10 kV overspenningsvern i henhold til IEC 61000-4-5 for armaturer på utsatte stolpemonterte installasjoner som er utsatt for lyninduserte transienter på strømforsyningsnettverket
• Klassifisering av lysfordeling: Type II-, III- eller IV-fordeling som definert av IES-standarder, tilpasset veibredden og stolpeforskyvningen for å oppnå det nødvendige jevnhetsforholdet på veibanen
• Driftstemperaturområde: Vurdert for hele omgivelsestemperaturområdet for installasjonsklimaet, typisk minus 40°C til pluss 50°C for produkter beregnet for global distribusjon

En ansvarlig produsent av LED-gatelys vil gi fullstendige fotometriske datafiler i IES- eller EULUMDAT-format for hver armaturmodell, slik at lysdesigneren kan importere armaturdataene til industristandard designprogramvare (som Dialux eller Relux) og produsere en kvantifisert samsvarsberegning som viser at den foreslåtte installasjonen oppfyller gjeldende belysningsstandard før noen stolper bestilles eller installeres.

Velge en LED-gatelysprodusent: Nøkkelevalueringskriterier

Det globale markedet for LED-gatebelysning inkluderer hundrevis av produsenter som spenner fra premium-tier europeiske og nordamerikanske merker med full vertikal produksjonsintegrasjon og omfattende tredjeparts sertifiseringsprogrammer til lavkostprodusenter som produserer produkter av svært variabel kvalitet uten verifiserte ytelsesdata. Å velge feil produsent av LED-gatelys for et større infrastrukturprogram kan føre til for tidlig feil på armaturet, ikke-kompatibel ytelse og utskiftingskostnader som dverger eventuelle innledende innkjøpsbesparelser.

Følgende kriterier gir et strukturert rammeverk for å evaluere enhver produsent av LED-gatelys som vurderes for en betydelig anskaffelse:

• Tredjepartssertifisering: Produktene bør bære ENEC (Europa), UL eller DLC (Nord-Amerika), CB-ordningen eller tilsvarende nasjonal sertifisering som bekrefter at produktet er testet av et uavhengig akkreditert laboratorium i forhold til relevante produktsikkerhets- og ytelsesstandarder
• Transparens for innkjøp av LED-komponenter: Premium-produsenter bruker LED-brikker fra tier-one-leverandører (Cree, Lumileds, Osram, Seoul Semiconductor, Nichia) og kan dokumentere brikkekilde i produktspesifikasjoner; Ikke avslørt LED-brikkeinnkjøp er en betydelig risikoindikator for produkter som hevder høy effekt
• Uavhengig fotometrisk testing: Fotometriske data bør genereres av et akkreditert goniofotometerlaboratorium (ikke produsentens eget anlegg) og testrapportreferansen skal kunne verifiseres; selvrapporterte fotometriske data uten sikkerhetskopi av tredjeparts testrapport er upålitelig
• Termisk styringsdesign: Armaturens termiske styringssystem (kjøleribbegeometri, termiske grensesnittmaterialer, LED-krysstemperatur ved nominell effekt) er den primære determinanten for langsiktig lumenvedlikehold; produsenter som leverer termiske simuleringsdata eller målte krysstemperaturtestresultater viser overlegen produktteknikk
• Garantivilkår og økonomisk støtte: En 5-års produktgaranti fra en LED-gatelysprodusent med etterprøvbar kommersiell substans og et etablert servicenettverk gir meningsfull risikoredusering for anskaffelser i infrastrukturskala; garantier fra produsenter som kanskje ikke er kommersielt aktive i garantiperioden gir ingen praktisk beskyttelse

Ofte stilte spørsmål

1. Hvor høye er gatelykter på en vanlig boligvei?

Gatelykter til boliger er vanligvis 5 til 6 meter høye i de fleste europeiske og asiatiske markeder. I Nord-Amerika er stolper på 7,6 til 9,1 meter mer vanlig i boliggater på grunn av bredere veitverrsnitt. Høyden velges for å oppnå det nødvendige belysningsnivået ved den nødvendige stolpeavstanden for den spesifikke veibredden som lyser.

2. Hva er de typiske gatelyktdimensjonene for en arteriell veiinstallasjon?

For en 8 til 10 meter arteriell veilysstang inkluderer typiske gatelyktedimensjoner en bunndiameter på 100 til 140 mm, en toppdiameter på 42 til 60 mm, en veggtykkelse på 3 til 5 mm og en grunnplate på 300 x 300 mm til 400 x 400 mm. Den totale stanghøyden over bakken er 8 til 10 meter, med en 0,5 til 0,8 meter nedgraving under bakken for direkte gravstenger.

3. Hvor høye brukes lysstolper til belysning av høyt masteområde?

Lysstolper med høy mast som brukes til belysning av store områder av havner, stadioner, motorveikryss og industrigårder varierer fra 20 til 45 meter i høyden. En 30 meter stålmaststang med 12 til 16 LED-lyskastere kan lyse opp ca. 2 hektar med 30 lux gjennomsnittlig opprettholdt belysningsstyrke , noe som gjør høymastsystemer til den mest økonomiske løsningen per opplyst område for svært store åpne områder.

4. Hva er den optimale solcellepanelretningen og -vinkelen for Solar All in One Lights?

Den optimale solpanelretningen er mot ekvator: rett sør på den nordlige halvkule og rett nord på den sørlige halvkule. Den optimale tiltvinkelen tilsvarer den lokale breddegraden. Avvik på opptil 30 grader fra rett sør reduserer årlig avkastning med mindre enn 5 prosent, men avvik utover 45 grader gir betydelige energistraff som kompromitterer driftssikkerheten om natten.

5. Hvor lenge fungerer solcellelys i gjerdestolper per natt?

Kvalitet gjerdestolpe solcellelys med litiumbatterier og effektive LED-moduler oppnå 8 til 12 timers drift per natt etter en hel dags lading i direkte sollys . Budsjettprodukter med nikkelmetallhydridbatterier kan oppnå bare 4 til 6 timer. Produkter med litiumbatterier har en sykluslevetid på 2000 eller flere sykluser (5 til 6 års daglig bruk) sammenlignet med 500 sykluser for nikkelmetallhydridalternativer.

6. Hva er hovedgatebelysningstypene som brukes i moderne infrastruktur?

De tre viktigste gatebelysningstypene som er i bruk nå er LED-gatelys (dominerende for alle nye netttilkoblede installasjoner), HPS-gatelys (eldre teknologi som gradvis erstattes) og Solar Alt i ett-lys (vokser raskt for bruk utenfor nettet og landlige applikasjoner). LED-gatelys tilbyr 150 til 200 lm/W effektivitet og 50 000 til 100 000 timers levetid, noe som gjør dem til det klare tekniske og økonomiske valget for netttilkoblede systemer.

7. Hvilken høyde er hagelysstolper og hvilken wattstyrke på hagelampehode bruker de?

Hagelysstolper er vanligvis 2,5 til 4,5 meter høye, og brukes til belysning av stier, parker og landskap med avstander på 8 til 15 meter. Et hagelampehode for en hagestang på 3 meter bruker vanligvis 15 til 30 watt LED, og ​​produserer 1500 til 3000 lumen ved en varmhvit fargetemperatur på 2700 til 3000 K foretrukket i bolig- og gjestfrihetslandskap.

8. Hvordan velger jeg mellom LED Street Lights og Solar All in One Lights for et nytt prosjekt?

Velg LED-gatelys for ethvert sted med pålitelig nettforbindelse, høyt trafikkvolum eller garantert full nattdrift. Velg Solar All in One Lights der netttilkoblingskostnadene overstiger solcellesystemets premie (vanligvis gjeldende for landlige og avsidesliggende steder som krever mer enn 200 til 300 meter med ny underjordisk kabel per stolpe), der toppsoltimer i gjennomsnitt er på minst 4 timer per dag, og hvor bevegelsesregistrerende dimming kan brukes til å administrere batteriutholdenhet.

9. Hvilke sertifiseringer bør jeg kreve fra en LED-gatelysprodusent?

Krev ENEC-sertifisering for europeiske markeder, UL- eller DLC-notering for nordamerikanske markeder, og CB-ordningssertifisering for internasjonale anskaffelser. Alle produkter bør støttes av fotometriske datafiler fra et akkreditert tredjeparts goniofotometertestlaboratorium, LM80 lumen vedlikeholdstestdata som bekrefter L70-kravet om levetid, og IP65 eller høyere sertifisering fra et akkreditert testhus.

10. Hva er høyden på et gatelys på en større motorvei eller motorvei?

Motorvei og motorvei gatebelysning bruker stolpehøyder på 10 til 12 meter for standard en- eller toarms søyleinstallasjoner betjener tokjørte veier med en bredde på 14 til 20 meter. Ved vekslinger, store rundkjøringer og flerfeltskryss der sentralt plassert høy mastbelysning foretrekkes, er stolpehøyder på 20 til 30 meter standard, noe som lar en eller to stolper dekke hele omfanget av en kompleks veigeometri fra sentrale posisjoner i stedet for å kreve dusinvis av søyler i veikanten.

Gatelysstolper, utendørs gatelys og solcellestolper er den fysiske infrastrukturens ryggrad i offentlig og kommersiell utendørsbelysning over hele verden, men de detaljerte tekniske spørsmålene rundt deres design, levetid, høyde, installasjpå og ytelse blir sjelden behandlet i tilgjengelig, praktisk dybde utenfeller spesialiserte tekniske publikasjoner. Enten du er kommunal belysningsingeniør, en eiendomsutvikler som spesifiserer belysning for en ny underavdeling, en anleggsleder med ansvar for et eksisterende stolpenettverk, eller en installatør som forbereder idriftsettelse av et nytt solcellelysanlegg, svarene på spørsmål som hva er forventet levetid for en gatelysstolpe, hvor høy er en gatelys, hvor høy er en lysmast, hvordan fungerer solcellepanelet optimalt på solcellepanelet, og hvordan fungerer solcellepanelet. Polakker er alle grunnleggende for å ta gode beslutninger og oppnå langsiktig systemytelse.

De direkte svarene på disse kjernespørsmålene er som følger. Forventet levetid for en gatelysstolpe avhenger av materialet og miljøet, men er typisk 25 til 50 år for stålstenger med tilstrekkelig korrosjonsbeskyttelse, 50 til 80 år eller mer for betongstenger, og 20 til 30 år for aluminiumsstenger under standardforhold. Hvor høy et gatelys er avhenger av veitypen: 5 til 6 meter for gangveier, 8 til 12 meter for samleveier og 12 til 20 meter for hovedveier. Hvor høy er en lysstolpe i parkerings-, park- og kommersielle landskapsapplikasjoner varierer fra 4 til 10 meter avhengig av dekningsområdet og estetiske krav. Installasjon av solcellegatelys innebærer en systematisk prosess med byggeplassvurdering, forberedelse av fundament, montering av stolper og igangkjøring av panel og armatur som tar 2 til 4 timer per stolpe for erfarne installatører. Tiltvinkelen til solcellepanelet på solcellepoler er vanligvis satt lik den geografiske breddegraden til installasjonsstedet pluss eller minus 5 til 15 grader avhengig av sesongmessig energiprioritet. Den optimale vinkelen for solcellepanelutgang er breddegradsvinkelen for balansert ytelse året rundt, eller breddegrad pluss 10 til 15 grader for vinterprioriterte installasjoner i tempererte klimaer. Og hvordan fungerer gatelys involverer samspillet mellom en strømkilde, en fotocelle eller smart kontroller, en driverkrets og en LED eller annen lyskilde som sammen produserer pålitelig, planlagt belysning. Denne artikkelen dekker alle disse spørsmålene i full teknisk dybde.

Hva er forventet levetid for en gatelysstang: materialer, korrosjon og levetid

Spørsmålet om hva er forventet levetid for en gatelysstolpe har ikke noe enkelt svar fordi levetiden på stolpene bestemmes av kombinasjonen av stolpens materiale, beskyttelsesbehandling, miljøeksponering, vedlikeholdskvalitet og strukturell lastehistorikk. Gatelysstolper som regelmessig inspiseres, males på nytt eller overlakkeres når beskyttende overflater forringes, og som ikke har vært utsatt for kjøretøypåvirkning eller ekstreme vindhendelser, overskrider rutinemessig levetiden sin, mens stolper i kyst-, høyfuktighets- eller sterkt saltede veimiljøer som får utilstrekkelig vedlikehold kan vise strukturell forringelse innen 10 til 15 år etter installasjon.

Stålgatelysstolper: Levetid og korrosjonshåndtering

Stål er det mest brukte materialet for gatelysstolper i de fleste land, verdsatt for dets høye styrke/vektforhold, enkle fremstilling og evnen til å oppnå et bredt spekter av tverrsnittsformer og høyder gjennom standard produksjonsprosesser. Varmgalvaniserte stålstenger (hvor stålet er nedsenket i smeltet sink for å lage et metallurgisk bundet sinkbelegg) representerer standardspesifikasjonen for de fleste kommunale bruksområder, med sinkbelegget som gir katodisk beskyttelse til stålet under selv om belegget er riper eller skadet. Gatelysstolper i varmgalvanisert stål med tilstrekkelig sinkbeleggtykkelse (typisk 85 mikron gjennomsnitt for stolper i ASTM A123 Grade 45-spesifikasjoner) oppnår levetider på 25 til 50 år i innlandsmiljøer utenom kystnære omgivelser, reduseres til 15 til 30 år i kystsoner med vanlig saltsprayeksponering under 20 år, og potensielt beskytter mot aggressivt industrimiljø uten aggressivt industrimiljø. belegg.

Den primære sviktmekanismen til gatelysstolper i stål er korrosjon ved bunnen av stolpen, i sonen mellom 300 mm over og 300 mm under bakkeoverflaten, hvor vekslende våte og tørre forhold, jordkjemi og sprekken mellom stolpen og betongfundamentet skaper et spesielt aggressivt korrosjonsmiljø. Dette er grunnen til at regelmessig grunninspeksjon, rengjøring og overmaling av stålstenger er den mest kritiske vedlikeholdsaktiviteten for å forlenge levetiden. Mange polfeil som tilskrives alder er faktisk feil forårsaket av ubehandlet basekorrosjon som utvikler seg over 10 til 20 år mens den overjordiske delen av stolpen virker strukturelt solid.

Betonggatelysstolper: Holdbarhet og lang levetid

Gatelysstolper i forspent eller armert betong tilbyr den lengste levetiden til alle vanlige stolper, med godt konstruerte betongstenger i ikke-aggressive miljøer som rutinemessig gir 50 til 80 års drift uten betydelig strukturell forringelse. Korrosjonsmotstanden til betongstenger under normale jord- og atmosfæriske forhold er i det vesentlige ubegrenset fra et strukturelt synspunkt, siden betongmatrisen ikke er utsatt for den elektrokjemiske korrosjonen som begrenser levetiden til stålstolpene. Det viktigste langsiktige holdbarhetsproblemet for betongstenger er armeringskorrosjon forårsaket av kloridinntrengning fra veisalt eller marin spray, som kan forårsake sprekker og avskalling av betongdekselet over armeringsstålet etter 20 til 40 år i aggressive miljøer. I tropiske klimaer med høy UV-intensitet og hyppige våttørre sykluser, viser spunnet betongstenger med tett, godt komprimert betong og tilstrekkelig dekning til armeringen (minimum 25 mm i ikke-aggressive miljøer, 40 mm i marine soner) konsekvent levetid på 50 år eller mer med minimalt vedlikehold utover periodisk vask for å fjerne overflateavleiringer.

Gatelysstolper i aluminium: Lett med moderat levetid

Gatelysstolper i aluminiumslegering er spesifisert i arkitektoniske og kommersielle landskapsapplikasjoner hvor lettvekten av aluminium forenkler installasjonen og hvor den naturlige anodiserte eller pulverlakkerte finishen gir et akseptabelt utseende med minimalt vedlikehold. Levetiden til aluminiumsstenger er typisk 20 til 30 år i standardmiljøer, med den primære nedbrytningsmekanismen som overflateoksidasjon og gropdannelse i kloridrike kystmiljøer i stedet for korrosjon gjennom veggen som påvirker stål. Den mekaniske styrken til aluminium er lavere enn stål ved ekvivalent vekt, noe som gjør aluminiumsstenger generelt egnet for bruk med utendørs gatelys i lavere høyde (under 10 meter) i stedet for gatelysstolper med høy belastning som brukes på hovedveier.

Inspisere og forlenge levetiden på stangen

Uavhengig av stolpemateriale, er den mest effektive enkelthandlingen for å maksimere forventet levetid for en gatelysstolpe regelmessig systematisk inspeksjon. Bransjens beste praksis, reflektert i standarder som ANSI/NAAMM MH 26, anbefaler visuell inspeksjon av gatelysstolper med 1 til 2 års intervaller og strukturell integritetsvurdering med 5 års intervaller for stolper over 25 år. Inspeksjon bør spesifikt vurdere: grunnkorrosjonstilstand (ved å bruke en kjedeomviklings- eller hammertapptest for å oppdage hulveggkorrosjon i stålstenger), bolt- og fundamentintegritet, tilstand og forsegling av håndhulldekselet, eventuelle tegn på kjøretøyets støtforvrengning og armaturmonteringsarmens tilstand. Stolper som viser mer enn 10 prosent tverrsnittsarealtap ved den kritiske basissonen bør planlegges for utskifting uavhengig av deres visuelle utseende over bakken.

Hvor høy er en gatelykt og hvor høy er en lysstang: Høydestandarder etter bruk

Høyden på en Gatelysstolpe or Utendørs gatelys installasjon er en av de primære designvariablene i ethvert gatelysprosjekt, fordi den direkte bestemmer det opplyste området per stolpe, ensartetheten av belysningsstyrken over veibanen, den nødvendige lyseffekten til armaturen, og den strukturelle belastningen på stolpen fra vind og armaturvekten. Det finnes ikke noe enkelt svar på hvor høy en gatelykt er fordi den optimale høyden avhenger av veiklassifiseringen, nødvendig belysningsstyrke, polavstanden som brukes og typen armaturfordeling som brukes.

Standardhøyder for gatelysstolper etter vei- og stedsklassifisering

Hvordan stolpehøyden påvirker lysytelsen

Forholdet mellom høyden på gatelysstolpene og belysningsstyrken på veibanen følger den omvendte kvadratiske belysningsloven: dobling av monteringshøyden reduserer belysningsstyrken rett under stangen til en fjerdedel av dens tidligere verdi, men øker området opplyst ved et gitt lux-nivå. Dette forholdet betyr at høyere stolper med høyere effektarmaturer kan oppnå samme gjennomsnittlige belysningsstyrke på et veidekke med bredere stolpeavstand, noe som reduserer det totale antallet stolper som kreves for en gitt veilengde. For en typisk samlevei designet for 20 lux gjennomsnittlig belysningsstyrke, oppnår en 10 meters stang med en 10 000 lumen LED-armatur på 35 meters avstand sammenlignbar ytelse som en 8 meters stang med en 6 000 lumen armatur på 25 meters avstand, med det høyere alternativet som krever få ca. stang og armatur kostnad.

Solar Poler Høyde Betraktninger

Solcellestolper for frittstående solcellegatelyssystemer legger til en høydedesignbetraktning utover standard fotometrisk beregning: solcellepanelet på toppen av stolpen må ikke skygges av tilstøtende stolper, trær, bygninger eller andre hindringer i løpet av de timene da solenergiproduksjonen er mest produktiv (vanligvis 9.00 til 15.00). For en installasjon av solarpoler langs en vei der paneler vender mot sør (på den nordlige halvkule) eller nord (på den sørlige halvkule), avhenger minste polavstand for å unngå skyggelegging av paneler av stolpehøyden og solcellepanelets helningsvinkel. En generell regel er at den frie avstanden mellom stolpene bør være minst 3 ganger den kombinerte høyden på stolpen og den vertikale projeksjonen av det skråstilte panelet for å forhindre skyggelegging under forhold med lav solvinkel om vinteren.

Hvordan fungerer gatelys: Fra strømkilde til opplyst veioverflate

Å forstå hvordan gatelys fungerer på systemnivå, som dekker strømforsyningen, kontrollmekanismen, lyskildeteknologien og den optiske distribusjonen, er kunnskapsgrunnlaget for å spesifisere, installere og vedlikeholde Utendørs gatelys effektivt. Moderne gatebelysningssystemer, enten det er nettdrevne LED-enheter på konvensjonelle gatelysstolper eller solcelledrevne LED-systemer på solarpoler, deler den samme funksjonelle arkitekturen for strømtilførsel, kontrollkrets, driver og lyskilde, og skiller seg først og fremst i hvordan strømmen leveres til førerstadiet.

Strømforsyningssystemet

Nettdrevne utendørs gatelys mottar vekselstrøm (typisk 220 til 240 volt ved 50 Hz i det meste av verden, eller 110 til 120 volt ved 60 Hz i Nord-Amerika) gjennom underjordiske kabelkretser koblet til en distribusjonsstasjon eller et lokalt forsyningspunkt. Kabelkretsen er typisk 3-faset for store nettverk, med individuelle poler koblet enkeltfaset fra distribusjonskabelen, slik at belastningen kan balanseres over de tre fasene. Kabeltraséen følger stolpelinjen og graves vanligvis ned på en minimumsdybde på 450 til 600 mm under vei- eller gangfeltoverflaten i kanal eller direkte gravkabelspesifikasjon godkjent for utendørs underjordisk bruk.

Solpoler mottar strøm fra solcellepanelet montert på toppen av stolpen, som genererer likestrøm (DC) proporsjonalt med den innfallende solinnstrålingen. Denne DC-utgangen mates til en ladekontroller som regulerer batterilading for å forhindre overlading og beskytter batteriet mot dyp utladning. Batteriet lagrer solenergien på dagtid og leverer den til LED-armaturdriveren under nattdrift. Et godt designet solcellesystem med passende panelstørrelse, batterikapasitet og LED-effekt kan gi pålitelig belysning gjennom 3 til 5 netter på rad uten solenergi, noe som gjør det effektivt på steder som opplever lengre overskyet perioder som er karakteristiske for maritimt og temperert klima.

Kontrollsystemet: Hvordan gatelys vet når de skal slås av og på

Den vanligste kontrollmetoden for Utendørs gatelys er fotocellen eller den fotoelektriske cellen, en lysfølsom halvlederenhet montert på eller i nærheten av armaturen som måler lysintensiteten i omgivelsene. Fotocellen aktiverer lampekretsen når omgivelseslyset faller under ca. 35 lux (tilsvarer dype skumringsforhold) og deaktiverer den når omgivelseslyset stiger over ca. 70 lux (for å forhindre oscillasjon forårsaket av skyer som delvis blokkerer solen). Fotocellen er en enkel, pålitelig og rimelig kontrollmetode som ikke krever programmering eller nettverkstilkobling og fungerer autonomt så lenge den har strøm. Fotoceller har en normert levetid på 10 til 15 år og bør skiftes ut når de når denne alderen selv om de fortsatt tilsynelatende fungerer, ettersom degraderte fotoceller som skifter ved feil lysnivå forårsaker enten sløsing med elektrisitet (etterlater lys på unødvendig i dagslys) eller reduserte belysningstimer (slå av lys før fullt mørke).

Astronomiske tidsur brukes enten som en primær kontrollmetode eller som en backup til fotoceller, beregner de nøyaktige tider for solnedgang og soloppgang for den installerte geografiske plasseringen fra en programmert koordinat og dato, og bytter gatelyskretsen på disse beregnede tidspunktene uavhengig av faktiske lysforhold i omgivelsene. Moderne smarte kontroller for utendørs gatelys går lenger, ved å bruke nettverkskommunikasjon (DALI 2, Zhaga, Zigbee eller LoRa-protokoller) for å tillate individuell armaturovervåking og dimming fra en sentral styringsplattform, noe som muliggjør energibesparelser på 30 til 50 prosent gjennom adaptiv dimming av kretser i perioder med lite trafikk over natten.

LED-driveren og lyskilden i moderne gatebelysning

Moderne utendørs gatelys bruker LED-lyskilder drevet av elektroniske konstantstrøm-driverkretser. Driveren konverterer forsyningsspenningen (AC-nett for nettdrevne enheter, DC-batteri for solcellepoler-systemer) til den spesifikke regulerte strømmen som kreves av LED-arrayen, og opprettholder denne strømmen konstant uavhengig av forsyningsspenningsvariasjoner og LED-foroverspenningsendringer med temperaturen. Konstantstrømdriveren er den kritiske komponenten for LED-levetid: LED-arrays drevet med konstant strøm med lav rippel opplever mye lavere termisk og elektrisk stress enn tilsvarende LED-er drevet av enklere kretser med høy rippelstrøm, og kvaliteten på driveren er typisk den primære determinanten for LED-armaturens feltlevetid.

Moderne LED-gatearmaturer vurdert til 130 til 200 lumen per watt representerer energibesparelser på 40 til 65 prosent sammenlignet med høytrykksnatriumarmaturene (HPS) de erstatter, og deres nominelle levetid på 50 000 til 100 000 timer til L70 (punktet hvor ytelsen reduseres til 6,0 ganger utgangsverdien til lampens levetid er 6,0 ganger lengre) dramatisk redusere vedlikeholdsfrekvensen og kostnadene for de generelle gatelysstolpene og armatursystemet over driftsperioden.

Installasjon av Solar Street Light: En komplett trinnvis veiledning

Installasjonen av solcellegatelys på Solpoler er en distinkt teknisk prosess fra konvensjonell nettdrevet gatelysinstallasjon, som involverer ytterligere hensyn for panelorientering, batteriinstallasjon, ladekontrolleroppsett og system igangkjøring som er spesifikke for off-grid solenergiarkitektur. En systematisk installasjonsprosess fullført av opplært personell produserer et system som vil fungere pålitelig i 8 til 12 år før større komponentutskifting er nødvendig; en dårlig utført installasjon kan resultere i for tidlig batterisvikt, utilstrekkelig ladning eller igangsettingsfeil som er vanskelig å diagnostisere og rette etter at stolpen er reist.

Vurdering av sted før installasjon

Før noe grunnarbeid begynner, må hver foreslåtte plassering av solpoler vurderes for soltilgang for å bekrefte at panelet vil motta tilstrekkelig uhindret sollys gjennom hele året. Områdevurderingen bør evaluere:

• Skyggeleggingsanalyse: Enhver gjenstand (bygning, tre, reklametavle, tilstøtende stolpe) innenfor en 30 graders bue over horisonten i retningen panelet vil vende, bør kartlegges og skyggebanen beregnes for vintersolvervs solvinkel, som representerer den verste skyggetilstanden. Selv delvis skyggelegging av en liten del av et solcellepanel kan redusere den totale systemeffekten med 50 til 80 prosent i seriekoblede panelkonfigurasjoner på grunn av skyggemaskeringseffekten på strengstrøm.
• Jordundersøkelse: Bekreft jordbæreevnen og grunnforholdene på den foreslåtte stolpen for å bestemme nødvendig fundamentdybde og diameter. Myk eller vannmettet jord kan kreve et større fundament eller drevet pelinstallasjon for å oppnå tilstrekkelig stolpefeste for den forventede vindbelastningen på stang- og panelkombinasjonen.
• Lokale vinddata: Identifiser designvindhastigheten for installasjonsstedet fra gjeldende nasjonale vindlaststandard. Solcellestolper har et større effektivt vindområde enn konvensjonelle gatelysstolper fordi solcellepanelet gir en betydelig flat overflate for vinden, og genererer betydelige veltende momenter ved stolpebasen som må tas med i betraktning i fundamentet og stolpenes konstruksjon.

Forberedelse av fundament og montering av stolpe

1. Grav ut fundamenthullet. Vanligvis 400 til 600 mm i diameter og 1000 til 1500 mm dype for standard solstolper på 5 til 8 meters høyde, oppskalert proporsjonalt for høyere stolper. Basen av hullet skal være i fast, uforstyrret jord; hvis fyll eller mykt materiale påtreffes på ønsket dybde, forleng hullet til fast grunn er nådd.
2. Installer ankerboltgruppen og kanalen. Plasser ankerboltholderen i riktig høyde og orientering for stangens boltsirkeldiameter og boltemønster. Hell et 100 mm betongblendende lag ved bunnen av utgravningen, sett bolteholderen til riktig høyde over ferdig grad (typisk 50 til 80 mm gjenger eksponert over bunnplatenivået), og installer eventuell ledning eller kabelinnføringshylse som kreves for batteritilkoblingskabelen fra polen til batteriboksen hvis batteriet er jordmontert i stedet for pol.
3. Hell betongfundamentet. Bruk betong med minst C25-styrke (25 MPa) for grunnstøpingen, og sørg for at betongen plasseres uten tomrom rundt ankerboltburet og komprimeres tilstrekkelig. La betongen herde i minimum 48 timer (helst 72 timer) før stangen monteres for å unngå å forstyrre ankerboltposisjonene før betongen oppnår tilstrekkelig styrke.
4. Sett opp stangen. Bruk en mobilkran, teleskophåndterer eller manuell Et rammeløftesystem som passer for stangvekten, senk stangbunnplaten ned på ankerboltgruppen og installer nivelleringsmutrene og låsemutterne i riktig rekkefølge for å oppnå en loddstang. Kontroller stangen for lodd ved hjelp av et vater på to vinkelrette flater og juster nivelleringsmutrene før den endelige tiltrekkingen. Panelmonteringsbrakettens orientering må stilles inn til riktig kompasslager (vendt mot sør på den nordlige halvkule) under stolpereising før mutterne er helt tiltrukket.
5. Monter solcellepanelet i riktig tiltvinkel. Fest solcellepanelet til panelets monteringsbrakett ved tiltvinkelen beregnet for installasjonsbredden. Still inn vinkelen ved hjelp av en vinkelmåler eller helningsmåler for å bekrefte at paneloverflaten er i spesifisert tilt fra horisontal før du strammer alle panelmonteringsfestene helt.
6. Installer batteriet og ladekontrolleren. Monter batteriboksen (enten den er montert i midthøyde eller bakkemontert ved siden av polbasen) i den angitte posisjonen. Koble ladekontrolleren til panelets positive og negative poler, batteriets positive og negative poler, og lasten (LED-armaturdriver) positive og negative poler i rekkefølgen spesifisert i ladekontrollerens installasjonsmanual. Feil tilkoblingssekvens på enkelte ladekontrollerdesign kan skade kontrolleren uopprettelig.
7. Ta i bruk og test systemet. Med panelet tilkoblet og dagslys tilgjengelig, bekreft at ladekontrollerens batteriladeindikator viser aktiv lading. Utløs skumringssensoren manuelt (ved å dekke panelet midlertidig) og bekreft at LED-armaturen aktiveres med den programmerte lysstyrken og at kontrollerinnstillingene (på tid, dimmeprofil og eventuell bevegelsessensorfunksjon) er riktig programmert for stedets krav.

Tiltvinkel for solcellepanel og optimal vinkel for solcellepanel: Den endelige tekniske veiledningen

Vippevinkelen på solcellepanel on Solpoler er vinkelen mellom overflaten til solcellepanelet og horisontalplanet, målt i grader. Det er en av de mest teknisk betydningsfulle installasjonsparametrene for ethvert solenergisystem fordi det direkte bestemmer hvor mye solinnstråling panelflaten mottar gjennom året, som igjen bestemmer den daglige og årlige energiproduksjonen til panelet og derfor tilstrekkeligheten til solcellesystemet for den tiltenkte belastningen. Å forstå både det generelle prinsippet om den optimale vinkelen for solcellepanel og den spesifikke justeringsbegrunnelsen for forskjellige sesongprioriteringer er avgjørende for riktig spesifikasjon og idriftsettelse av solcellepoler-systemer.

Breddegradsregelen: Grunnlaget for valg av tiltvinkel for solpanel

Det grunnleggende prinsippet for optimal vinkel for solcellepanel er at panelflaten skal være orientert vinkelrett på den gjennomsnittlige solstrålingsvektoren for stedet og sesongen av interesse. Siden solens tilsynelatende bane på himmelen endres med årstidene (høyere om sommeren, lavere om vinteren), endres også vinkelen som et skråstilt fast panel best avskjærer denne strålingen sesongmessig. For et mål for balansert energiproduksjon året rundt, er den optimale tiltvinkelen for et fast panel på den nordlige halvkule omtrent lik installasjonens geografiske breddegrad, og panelet bør vende mot sør. For en installasjon på den sørlige halvkule er den tilsvarende optimale vinkelen også omtrent lik den geografiske breddegraden, men panelet vender mot nord.

Som en praktisk veiledning: et solcellegatelys i Bangkok, Thailand (breddegrad ca. 14 grader nord) bør ha panelet vippet i 14 grader fra horisontal vendt rett sør; et system i Madrid, Spania (breddegrad ca. 40 grader nord) bør settes til 40 grader; og et system i Oslo, Norge (breddegrad ca. 60 grader nord) bør vippes i 60 grader. Hver av disse innstillingene gir det beste året rundt gjennomsnittlig energiutbytte for det respektive stedet, og produserer typisk årlig energiproduksjon innenfor 5 prosent av det teoretiske maksimum som kan oppnås med et toakset solsporingssystem.

Justere tiltvinkelen for sesongprioritet

Vippevinkelen på solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Breddegrad minus 10 til 15 grader (grunnere tilt): Øker energiproduksjonen om sommeren på bekostning av vinterproduksjonen. Denne innstillingen er passende for solpoler i tropiske og subtropiske områder der sommersesongene med tordenvær skaper overskyede perioder som krever maksimal paneleffektivitet på de lengre sommerdagene, og hvor vinternettene er korte nok til at solsystemet har tilstrekkelig tid til å lades opp selv med redusert vinterinnstråling.
• Breddegrad pluss 10 til 15 grader (brattere tilt): Øker vinterenergiproduksjonen på bekostning av sommerproduksjonen. Denne innstillingen er den riktige spesifikasjonen for solpoler i tempererte og høye breddegrader (over 35 graders breddegrad) der vinternettene er lange, solinnstrålingen er lav i vintermånedene, og risikoen for at batteriet ikke klarer å opprettholde tilstrekkelig ladning i lengre perioder med overskyet vinter er den primære designbegrensningen. En Solar Poles-installasjon i Storbritannia ved breddegrad 51 grader nord, for eksempel, vil typisk spesifisere en paneltiltvinkel på 60 til 65 grader i stedet for breddegraden matchet 51 grader, fordi økningen på 10 til 14 grader i vintervinkel fanger opp betydelig mer energi i løpet av den kritiske perioden fra november til februar når solressursen er svakest etterspørsel (den lange nattbelysningen er svakest).
• Breddegradsvinkel (balansert tilt): Den riktige innstillingen for de fleste solpoler på middels breddegrad der ingen spesifikk sesongprioritet gjelder, og gir den beste gjennomsnittlige energiproduksjonen året rundt med konsistent ytelse på tvers av alle årstider.

Selvrensende hensyn og effekten av tilt på paneltilsmussing

En praktisk fordel med brattere paneltiltvinkler på solstolper i støvete, tørre eller forurensede miljøer er forbedret selvrensing under nedbør. Paneler som vippes med 30 grader eller mer, kaster regnvann med tilstrekkelig hastighet til å frakte oppsamlet støv og rusk fra paneloverflaten, mens paneler som vippes i mindre enn 15 grader har en tendens til å holde på vannet i overflatespenningen og lar rusk legge seg når vannet fordamper, og danner en tynn jordskorpe som samler seg over paneloverflaten med 5 prosent til 2 prosent tørr sesong. For installasjoner av solarpoler i halvtørre områder med sjelden nedbør, gir spesifisering av en tiltvinkel mot den øvre enden av det optimale området (breddegrad pluss 10 til 15 grader) en indirekte selvrensende fordel i tillegg til vinterenergioptimaliseringsfordelen.

Velge gatelysstolper, utendørs gatelys og solcellestolper for forskjellige prosjekter

Det endelige valget av Street Light Poles type, Outdoor Street Lights spesifikasjoner og Solar Poles konfigurasjon for et gitt prosjekt innebærer å balansere ytelse, kostnad, levetid og praktiske installasjonshensyn spesifikke for stedet og applikasjonen. Følgende valgveiledning dekker de vanligste prosjekttypene man møter i kommunal, kommersiell og boligbelysning utendørs.

Når skal du velge solcellestolper fremfor nettdrevne gatelysstolper

Solcellestolper er den foretrukne spesifikasjonen fremfor nettdrevne gatelysstolper under følgende omstendigheter:

• Steder uten nettilgang eller med høye nettilknytningskostnader: Landlige veier, avsidesliggende samfunnsstier, adkomstveier til landbruket og ethvert sted der det nærmeste nettforbindelsespunktet er mer enn 30 til 50 meter unna belysningsinstallasjonen, bør som standard være Solar Poles med mindre forholdene på stedet (ekstrem skyggelegging, svært høy breddegrad) forhindrer tilstrekkelig solenergisamling. Nettforbindelse til $ 50 til $ 200 per meter kabelgrøfting og installasjonskostnader gjør solcellestolper økonomisk overlegne i de fleste situasjoner utenfor nett, selv med høyere kostnader for armatur og stolper.
• Prosjekter med krav til rask distribusjon: Solpoler can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• Miljøsensitive steder: Naturreservater, parker, kulturarvsteder og steder der grøfting av elektriske kabler ville skade trerøtter, arkeologiske forekomster eller miljøtrekk er naturlige kandidater for solcellepoler som krever bare ett enkelt stolpefundament uten kabelføringer mellom stolper.

Strukturelle spesifikasjonskrav for ulike stolpehøyder

Den strukturelle spesifikasjonen til gatelysstolper øker betydelig med høyden, fordi veltemomentet ved stolpebasen (som er det fundamentet og stolpetverrsnittet må motstå) øker med både kvadratet på høyden (for vindlast på selve stolpen) og lineært med høyden (for vindlasten på armaturen og, for solcellepanelet, fotovoltaiske paneler). En 12 meter stålgatelysstang i en 120 km/t design vindsone må motstå et grunnveltemoment som er omtrent 4 ganger større enn en tilsvarende 6 meter stang med samme tverrsnitt og armaturspesifikasjon, og krever enten en større stolpediameter, en tyngre veggtykkelse eller et dypere fundament, som alle øker installeringskostnaden betraktelig. Denne strukturelle kostnadsøkningen med høyde er en av grunnene til at fotometrisk designoptimalisering (velge den minste tilstrekkelige stolpehøyden for den nødvendige belysningsstandarden i stedet for å standardisere den høyeste tilgjengelige stolpen) er viktig for prosjektkostnadsstyring ved anskaffelse av gatelysstolper.

Gode fremgangsmåter for vedlikehold for gatelysstolper og solcellestolper

Et proaktivt vedlikeholdsprogram for gatelysstolper, utendørs gatelys og solcellestolper forlenger den effektive levetiden til alle systemkomponenter betydelig og forhindrer den akselererte forringelsen som fører til tidlig uplanlagt utskifting. Følgende vedlikeholdsprioriteter gjelder for alle stolper og armaturtyper:

• Årlig visuell inspeksjon: Gå gjennom hele stolpenettverket hvert år for å identifisere og registrere alle stolper som viser synlige skader fra kjøretøystøt, grunnkorrosjon, armaturdeformasjon eller hærverk som krever umiddelbar oppmerksomhet. Fotografer alle defekter for vedlikeholdsprotokoller og prioriter reparasjoner etter sikkerhetsrisikoens alvorlighetsgrad.
• Rengjøring av solcellepaneler på solstolper: I miljøer med betydelig atmosfærisk støv, pollen eller forurensning, rengjør solcellepanelene minst to ganger årlig med rent vann og en myk nal for å opprettholde energiinnsamlingseffektiviteten. Selv et tynt lag med støv som reduserer paneltransmittansen med 5 prosent kan føre til en proporsjonal reduksjon i batterilading og tilgjengelige lystimer per natt.
• Batterikapasitetstesting for solcellestolper: Litiumjernfosfatbatterier i solcellepoler bør ha sin kapasitet verifisert årlig etter det tredje driftsåret for å identifisere batterier som har mistet mer enn 20 prosent av sin nominelle kapasitet og kan nærme seg terskelen for utilstrekkelig nattforsyning under vinterforhold.
• Lysfotometrisk vurdering: Etter 5 år med LED-drift, sammenlign målte verdier for bakkebelysning med designmålet for å finne ut om avskrivning av armatureffekt krever justering av dimmeplanen eller tidlig utskifting av armatur for å opprettholde samsvar med gjeldende belysningsstandard for veien eller rommet som betjenes.

Referanser

Illuminating Engineering Society (2014). ANSI/IES RP 8 14: Veibanebelysning. IES, New York.

National Association of Architectural Metal Manufacturers (2015). ANSI/NAAMM MH 26: Veiledningsspesifikasjoner for design av metallflaggstenger og belysningsstandarder. NAAMM, Chicago, IL.

Duffie, J. A. og Beckman, W. A. ​​(2013). Solar Engineering of Thermal Processes, 4. utgave. Wiley, Hoboken, NJ. (Optimal solcellepanelvinkel og sesongmessige helningsberegninger.)

Det internasjonale energibyrået (2020). World Energy Outlook 2020: Solar PV Technology. IEA, Paris.

ASTM International (2017). ASTM A123/A123M: Standardspesifikasjon for sink (varmgalvanisert) belegg på jern- og stålprodukter. ASTM, West Conshohocken, PA.

Luque, A. og Hegedus, S. (Red.) (2011). Handbook of Photovoltaic Science and Engineering, 2. utgave. Wiley, Chichester, Storbritannia.

Commission Internationale de l'Eclairage (2010). CIE 115: Belysning av veier for motor- og fotgjengertrafikk. CIE, Wien.

Standards Australia (2016). AS/NZS 1158: Belysning for veier og offentlige rom. SAI Global, Sydney.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M. og Louche, A. (2007). En metodikk for optimal dimensjonering av autonomt hybrid PV/vindsystem. Energipolitikk, 35(11), 5708–5718.

U.S. Department of Energy (2022). Solar Energy Technologies Office: Solar Photovoltaic System Performance. DOE, Washington, DC.

Solcelledrevet utendørsbelysning og strømløsninger utenfor nettet har utviklet seg langt utover det grunnleggende alt-i-ett hagestakelyset. Tre stadig mer spesifiserte produktkategorier representerer denne utviklingen: den adskilte solcellepolen, sylindersolarpolen og det fleksible solcellepanelet. Hver løser et distinkt problem innen utendørs solenergiinnsamling og lysdesign, og valg av den rette avhenger av om prioriteringen din er belysning på gatenivå med høy lumen, kompakt urban estetikk eller evnen til å tilpasse solfangeren til uregelmessige eller buede overflater. Denne veiledningen dekker hvordan hvert produkt er bygget, hvor det yter best, hvilke spesifikasjoner som skal evalueres, og hvordan disse tre teknologiene kan kombineres eller distribueres uavhengig for å møte reelle krav til solenergi og belysning.

Separert Solar Pole: High-Performance Solar Street Lighting

A separert solcellestolpe systemet plasserer solcellepanelet og lyskilden på fysisk separate monteringskonstruksjoner, koblet sammen med ledninger i stedet for integrert i en enkelt enhet. Solcellepanelet er montert på sin egen dedikerte stang eller brakett, optimalisert for maksimal soleksponering, mens belysningsstangen bærer armaturenheten optimalisert for belysningsvinkel og fordeling. Denne separasjonen løser en av de grunnleggende begrensningene til integrerte solcellegatelys: avveiningen mellom panelorientering for maksimal solfangst og armaturorientering for optimal lysfordeling.

Hvorfor separasjon er viktig for solfangst og lyseffekt

I en integrert solcellegatelys er panelet og lampehodet festet i forhold til hverandre. Hvis installasjonsstedet krever at armaturen vender mot en bestemt retning for veibelysning, kan det hende at panelet ikke er optimalt vinklet mot solen. På høyere breddegrader hvor solen sporer i en lavere høydevinkel, kan dette kompromisset redusere solfangingen med 15 til 30 % sammenlignet med et panel montert med optimal tiltvinkel . En adskilt solcellestolpe eliminerer dette kompromisset helt. Panelet kan vippes og orienteres uavhengig av armaturen, og maksimerer energiuttaket mens armaturen vender nøyaktig dit belysningen er nødvendig.

Den praktiske fordelen er målbar i systemutgang. Et separert solcellesystem vurdert til 200W paneleffekt kan opprettholde en 100W LED-armatur i betydelig lengre nattlige driftsperioder sammenlignet med et tilsvarende integrert system der panelorienteringen er begrenset, fordi panelet konsekvent samler mer energi per dag. I regioner med færre enn 4 toppsoltimer per dag, kan denne forskjellen mellom optimalisert og suboptimal panelorientering avgjøre om systemet gir tilstrekkelig belysning gjennom vintermånedene eller krever netttilskudd.

Strukturell design av adskilte solpoler

Separerte solcellesystemer består vanligvis av følgende komponenter som fungerer sammen:

• Solcellepanel stolpe eller brakett : En dedikert monteringsstruktur, typisk stål eller aluminium, som støtter ett eller flere solcellepaneler med optimal tiltvinkel og kompassorientering for installasjonsstedet. Kan være en frittstående stang eller en sidearmsbrakett festet til en eksisterende struktur.
• Lysstang : En separat stolpe i galvanisert stål eller aluminium som bærer LED-armaturen i passende monteringshøyde. Stolpehøyden for gatebelysningsapplikasjoner varierer vanligvis fra 6 til 12 meter , med armforlengelser som plasserer armaturen over veibanen eller banen som er opplyst.
• Batteriskap : Et værbestandig kabinett ved bunnen av en av polene som inneholder litiumion- eller litiumjernfosfat (LFP) batteribank, ladekontroller og ledningsforbindelser. Separerte systemer bruker vanligvis større batteribanker enn integrerte enheter fordi de er designet for lengre driftsperioder og høyere effekt.
• Ladekontroller : En MPPT (maximum power point tracking) ladekontroller som er dimensjonert for å matche panelet og batteribanken. MPPT-kontrollere trekker ut opptil 30 % mer energi fra solcellepaneler under variable bestrålingsforhold sammenlignet med PWM-kontrollere (pulsbreddemodulasjon), noe som gjør dem til standardspesifikasjonen for separerte solarpolsystemer der energieffektivitet er kritisk.
• LED armatur : En høyeffektiv LED-vei- eller områdelysmodul med optisk design tilpasset monteringshøyden og bredden på området som skal belyses. Vanlige effektivitetsvurderinger for kvalitets LED-armaturer som brukes i separerte solcelleanlegg er 150 til 180 lumen per watt , som tillater høy lumeneffekt med beskjedent strømforbruk.

Applikasjoner som passer best til separerte solarpolsystemer

• Landlig vei- og motorveibelysning der nettforbindelse er upraktisk eller uoverkommelig dyr
• Parkeringsplasser og kommersielle anleggskanter som krever høy lumeneffekt og lange driftstimer
• Idrettsanlegg, fellesskapsparker og rekreasjonsområder i off-grid eller semi-grid steder
• Sikkerhetsbelysning for industriplasser hvor panelorientering kan optimaliseres fullstendig uavhengig av armaturplassering
• Installasjoner på høyere breddegrader (over 40 grader nord eller sør) hvor paneltiltoptimalisering har størst innvirkning på vinterenergisamlingen

Nøkkelspesifikasjoner å evaluere for separerte solpoler

Når du spesifiserer et separert solcellesystem, bestemmer følgende parametere om systemet vil levere tilstrekkelig belysning gjennom året på et gitt sted:

• Paneleffekt i forhold til armatureffekt : En generell regel er at paneleffekten bør være minst 3 til 4 ganger armatureffekten når systemet forventes å fungere i 10 til 12 timer om natten på steder med 4 til 5 høye soltimer per dag. Høyere panel til lampe-forhold gir mer autonomi i overskyede perioder.
• Batterikapasitet i watt-timer : Batterikapasitet skal gi minst 3 til 5 dager med autonom drift ved den nominelle belysningsplanen uten solinngang, for å ta hensyn til lengre overskyede perioder i prosjektstedets klima.
• Vindbelastningsgrad for panelmonteringsstrukturen : Separerte panelstenger har en større vindlastflate enn integrerte enheter. Strukturell design må ta hensyn til lokale vindhastighetskrav, typisk til 10-minutters gjennomsnittlige vindhastigheter på 40 til 60 meter per sekund på utsatte steder.

Sylinder Solar Pole: Integrert solar belysning med arkitektonisk form

A sylinder solstolpe integrerer solcellepanelet, batteriet, ladekontrolleren og armaturen i en enkelt sylindrisk polstruktur. I motsetning til konvensjonelle integrerte solcellegatelys der et flatt panel sitter på toppen av en standard stolpe, vikler sylindersolstolpen energioppsamlingsflaten rundt eller innenfor selve stolpen, og skaper et visuelt sammenhengende, arkitektonisk raffinert produkt som passer urbane torg, fotgjengerfelt, parker og designbevisste utendørsmiljøer.

Hvordan sylindersolpoler genererer energi

Energiinnsamlingsmetoden i sylindersolstolper bruker enten fleksibelt fotovoltaisk materiale viklet rundt den sylindriske poloverflaten eller en serie flate eller buede panelseksjoner arrangert radielt rundt polen for å danne en sylinder- eller nærsylindergeometri. Begge tilnærmingene gir en viktig fordel i forhold til design med enkelt flatpanel: omnidireksjonell solcellesamling. Fordi panelmaterialet vender mot flere kompassretninger samtidig, samler stangen solenergi under morgen-, middags- og ettermiddagssolen uten å kreve orientering til en spesifikk kompasspeiling under installasjonen.

Den rundstrålende innsamlingskarakteristikken gjør sylindersolstolper spesielt godt egnet for urbane steder der bygninger, trær og andre strukturer kan skygge for et flatt panel med én orientering deler av dagen. Ved å spre oppsamlingsoverflaten rundt hele 360-graders omkretsen, forblir den totale energien som samles inn per dag mer konsistent på tvers av forskjellige stedsorienteringer enn en ekvivalent med flatpaneler. Forskning på sylindriske fotovoltaiske konfigurasjoner har vist innsamlingseffektivitet av 85 til 92 % av energien et flatt panel med ekvivalent totalt celleareal vil samle når det er optimalt tiltet , mens den leverer denne samlingen uavhengig av polorientering i forhold til nord-sør.

Interne komponenter og systemintegrasjon

Den sylindriske formfaktoren krever kompakt integrering av alle systemkomponenter i stolpestrukturen. Typisk sylindersolstolpesystemhus:

• Litiumjernfosfat (LFP) battericeller : Arrangert i sylindrisk eller prismatisk format innenfor den nedre delen av stangen. LFP-kjemi er foretrukket for denne applikasjonen på grunn av dens termiske stabilitet, lange sykluslevetid (vanligvis 2000 til 3000 fulle lade-utladingssykluser ), og toleranse for de forhøyede temperaturene som kan oppstå inne i lukkede metallstolper i direkte sollys.
• Integrert MPPT ladekontroller : Et kompakt kontrollerkort montert inne i stolpen håndterer lading fra den omkringliggende fotovoltaiske overflaten og kontrollerer utladning til LED-modulen.
• LED armatur at the pole crown : Lyskilden på toppen av sylinderstangen, typisk en nedovervendt eller rundstrålende LED-modul som gir bane- og områdebelysning. Vanlige utgangsområder for sylindersolstolper i fotgjengerskala er 1000 til 5000 lumen , egnet for gangveier, torg og områder med lav hastighet.
• Bevegelses- eller dagslyssensorer : Mange sylindersolar-designer inkluderer PIR-bevegelsessensorer eller omgivelseslyssensorer som justerer armaturens effekt basert på antall personer eller tid på dagen, og utvider batteriets autonomi ved å redusere ytelsen i perioder med lite trafikk.

Design og estetiske fordeler i urbane kontekster

Sylindersolstolpens primære fordel i urbane og kommersielle miljøer er dens visuelle sammenheng. Konvensjonelle solcellegatelys med et flatt panel montert i vinkel på en arm kan virke visuelt inkonsistent med arkitektoniske omgivelser og kan oppfattes som utilitaristisk eller midlertidig. En sylindersolstolpe presenterer en ren, enhetlig form som integreres naturlig med urbane møbler, gateway-søyler og landskapsdesign. Dette gjør dem til den foretrukne spesifikasjonen for:

• Sentrums gågater og gatemiljøer der visuelle kvalitetsstandarder formelt er spesifisert i planmessige forhold
• Offentlige parker, strandpromenader og kulturarvsoner der konvensjonell solcellepanelestetikk ville komme i konflikt med landskapsdesignet
• Kommersiell utvikling, inkludert kjøpesentre, hotellområder og feriesteder hvor utvendig belysning bidrar til merkevareidentitet
• Utdanningsveier på campus og gatelandskap for boligutvikling der et moderne, men ikke-påtrengende produkt er passende

Begrensninger for sylindersolpoler sammenlignet med separerte systemer

Den estetiske integreringen av sylindersolstolper kommer med iboende avveininger i oppsamlingskapasitet for råenergi. Det totale solcellearealet på en sylinderstang er begrenset av poldiameteren og -høyden, og den sylindriske geometrien betyr at en gitt celle bare har maksimal effekt i en del av dagen når solvinkelen er mest gunstig for den cellens orientering. I praksis er sylindersolstolper best egnet for bruk med lav til middels kraft der kravene til lumeneffekt er beskjedne. For applikasjoner som krever mer enn 5 000 lumen med vedvarende effekt gjennom en hel natt, vil adskilte solcellepolsystemer med større dedikerte panelarrayer generelt overgå sylinderstolper i årlig energileveranse.

Fleksibelt solcellepanel: Konform energisamling for ikke-flate overflater

A fleksibelt solcellepanel er en solcellemodul bygget på et tynt, bøybart underlag i stedet for en stiv glass- og aluminiumsramme. Evnen til å bøye, bue og tilpasse seg ikke-flate overflater åpner for installasjonssteder som stive krystallinske silisiumpaneler ikke kan nå, og den reduserte vekten av fleksible paneler muliggjør montering på strukturer som ikke kan tåle belastningen fra konvensjonelle paneler. Fleksible solcellepaneler er den muliggjørende teknologien for de sylindriske energioppsamlingsflatene som brukes i sylindersolcellestolper, og de fungerer også som frittstående kraftgenereringsløsninger i marine, kjøretøy, arkitektoniske og bærbare applikasjoner.

Teknologier som brukes i produksjon av fleksibel solcellepanel

Flere fotovoltaiske teknologier er tilgjengelige i fleksibel panelform, hver med distinkte ytelsesegenskaper:

• Tynnfilm amorft silisium (a-Si) : En av de tidligste fleksible PV-teknologiene. Avsatt i tynne lag på plast- eller metallfolieunderlag. Typisk effektivitet 6 til 10 % , lavere enn krystallinske alternativer, men med bedre ytelse under diffust lys og høye temperaturforhold. Egnet for applikasjoner der panelet fungerer i delvis skygge eller ved høye temperaturer.
• CIGS (Copper Indium Gallium Selenide) : En tynnfilmteknologi som oppnår effektiviteter av 12 til 16 % i kommersielle fleksible panelprodukter. Bedre effektivitet enn amorft silisium med god ytelse i lite lys. CIGS fleksible paneler brukes mye i bygningsintegrert fotovoltaikk (BIPV), marine applikasjoner og sylindersolstolpekonstruksjon der høyere energitetthet per arealenhet er nødvendig.
• Monokrystallinsk silisium på fleksibelt underlag : Tynne skiver av høyeffektive monokrystallinske silisiumceller bundet til et fleksibelt underlagsmateriale. Oppnår effektivitetsgevinster av 18 til 24 % , den høyeste tilgjengelige i fleksibelt panelformat. Dyrere enn tynnfilmsalternativer og med begrenset bøyeradius (typisk minimum bøyeradius på 100 til 300 mm avhengig av celletykkelse), men gir den beste kraften per arealenhet for applikasjoner med begrenset plass.
• Organisk solcelle (OPV) : En ny teknologi som bruker organiske halvledermaterialer på ultratynne, svært fleksible underlag. Dagens kommersielle effektivitet er lavere kl 8 til 12 % , men den ekstreme fleksibiliteten, lette vekten og potensialet for lavkostnadsproduksjon gjør OPV-paneler til en økende tilstedeværelse i arkitektoniske og designintegrerte solenergiapplikasjoner.

Fysiske egenskaper som muliggjør nye installasjonssteder

De definerende fysiske egenskapene til fleksible solcellepaneler som utvider bruksområdet utover stive paneler er:

• Lav vekt : Fleksible solcellepaneler veier typisk mellom 1 og 4 kg per kvadratmeter , sammenlignet med konvensjonelle stive glasspaneler på 10 til 15 kg per kvadratmeter. Denne vektfordelen muliggjør installasjon på båtdekk, kjøretøytak, markiser, stoffstrukturer og arkitektoniske membraner som ikke tåler stive panelbelastninger.
• Kompatibilitet med bøyeradius : Avhengig av teknologien kan fleksible paneler tilpasse seg buede overflater med radier fra 30 mm (OPV og tynnfilm) til 300 mm (monokrystallinsk på fleksibel bakside). Dette muliggjør integrering på buede taklinjer, sylindriske strukturer, kjøretøyskarosseri og oppblåsbare strukturer.
• Lim eller laminat montering : Fleksible paneler kan limes direkte til underlagsoverflater ved hjelp av marin-kvalitets selvklebende tape eller laminering, noe som eliminerer monteringsrammer og reduserer vindmotstanden. Dette er spesielt verdifullt på marine fartøyer der aerodynamisk luftmotstand og strukturell integrering er begge bekymringer.
• Redusert profil : Tykkelsen på et fleksibelt solcellepanel varierer fra 2 til 5 mm sammenlignet med 35 til 40 mm for et innrammet stivt panel. Denne minimale profilen tillater integrering i overflater der ethvert fremspring ville være uakseptabelt eller upraktisk.

Søknadskategorier for fleksible solcellepaneler

Fleksible solcellepaneler tjener applikasjoner som faller inn i fire brede kategorier, som hver utnytter en annen fysisk fordel med det fleksible formatet:

• Marine og nautiske applikasjoner : Lette, vanntette fleksible paneler festet til båtdekk, dodgers, bimini-deksler og skrogseksjoner. De sklisikre overflatebeleggene som er tilgjengelige på fleksible paneler av marinekvalitet opprettholder dekksikkerheten mens de genererer strøm. En typisk 200W fleksibel panelinstallasjon på en 10 meter lang seilbåt gir mindre enn 2 kg og krever ingen boring i dekkstrukturen.
• Bruksområder for kjøretøy og fritidskjøretøy (RV). : Fleksible paneler festet til varebiltak, bobiloverflater og caravanoverflater der stiv panelramme vil gi uakseptabel aerodynamisk motstand eller problemer med takboksklaring. Monokrystallinske fleksible paneler i 100 til 400W rekkevidde er de mest spesifiserte for varebilkonverteringskraftsystemer.
• Bygningsintegrert solcelleanlegg (BIPV) : Fleksible CIGS og monokrystallinske paneler laminert inn i takmembraner, fasader, markiser og takvinduer. Panelene blir en del av bygningskonvolutten i stedet for et tillegg til det, og bidrar til energiproduksjon samtidig som de tjener en strukturell eller værbestandig funksjon.
• Solar pol og sylindrisk struktur integrering : Fleksible paneler viklet rundt sylindersolstolper, søylekonstruksjoner, pullerter og urbane møbler for å gi solfanger på overflater som stive paneler ikke kan håndtere. Denne applikasjonen er der fleksibel solcellepanelteknologi skjærer direkte med sylindersolpolkategorien beskrevet i denne veiledningen.
• Bærbar og pakkebar solenergi : Rullbare eller sammenleggbare fleksible paneler for feltlading, camping, nødstrømsett og militære applikasjoner der kompakte pakningsdimensjoner og lav vekt er primære krav.

Sammenligning av de tre teknologiene: en praktisk oppsummering

Batteriteknologi i solarpolsystemer

Batterisystemet er den komponenten som mest direkte bestemmer den praktiske påliteligheten til enhver solcellebelysningsinstallasjon. Panelspesifikasjoner og LED-armatureffektivitet kan optimaliseres på papiret, men dersom batterisystemet brytes raskt ned i det lokale klimaet eller mangler tilstrekkelig kapasitet for sesongvariasjon i soltilgjengelighet, vil installasjonen underprestere uavhengig av andre spesifikasjoner.

Litiumjernfosfat vs andre litiumkjemi

Litiumjernfosfat (LFP eller LiFePO4) har blitt den dominerende batterikjemien i utendørs solar-polapplikasjoner av flere grunner som direkte adresserer kravene til denne brukssaken:

• Termisk stabilitet : LFP-batterier opplever ikke termisk løping ved temperaturene som nås inne i solcellepoler og utendørs batterikabinetter i direkte sollys, som kan overstige 60 til 70 grader Celsius om sommeren. Litium NMC- og litiumkoboltoksidkjemi er betydelig mer temperaturfølsomme og har høyere sviktrisiko under disse forholdene.
• Syklusliv : LFP-batterier leveres vanligvis 2000 til 4000 fulle lade-utladingssykluser ved 80 % utladningsdybde, sammenlignet med 500 til 1500 sykluser for blybatterier og 500 til 2000 sykluser for litium NMC ved sammenlignbar utladningsdybde. I en solcellestolpe som sykler daglig, betyr dette en levetid på 8 til 12 år for LFP mot 2 til 4 år for blysyre.
• Lav temperatur ytelse : LFP-batterier beholder bedre kapasitet under kalde forhold enn noen alternative litiumkjemi, og de fleste LFP-batteristyringssystemer inkluderer lavtemperatur-ladingsbeskyttelse som forhindrer ladeindusert skade under frysepunktet.

Beregner nødvendig batterikapasitet

For et adskilt solcelle- eller sylindersolsystem beregnes minimum batterikapasitet i watt-timer som følger:

1. Bestem det daglige energiforbruket: armatureffekt multiplisert med driftstimer per natt. Eksempel: 40W armatur i drift i 10 timer tilsvarer 400 Wh per natt.
2. Multipliser med de nødvendige autonomidagene (vanligvis 3 til 5 dager): 400 Wh multiplisert med 4 dager tilsvarer minimum 1600 Wh batteribank.
3. Del på den brukbare utladingsdybden for den valgte batterikjemien (0,8 for LFP ved 80 % utladningsdybde): 1600 Wh delt på 0,8 er lik 2000 Wh installert batterikapasitet som designminimum for dette eksemplet.

Installasjons- og idriftsettelseshensyn

Alle tre teknologiene krever spesifikk installasjonspraksis for å oppnå sin nominelle ytelse og levetid. Vanlige faktorer som ofte blir oversett i feltinstallasjoner inkluderer:

Stedsvurdering før du spesifiserer ethvert solpolsystem

• Solressursvurdering : Verifiser de høyeste soltimer per dag på prosjektstedet ved å bruke en ressursdatabase som PVGIS (Photovoltaic Geographical Information System) for de spesifikke installasjonskoordinatene. Ikke bruk regionale gjennomsnitt, da mikrotopografi, skyet kyst og skyggelegging av bykløfter kan redusere den faktiske solressursen betydelig under regionale tall.
• Skyggeleggingsanalyse : Identifiser eventuelle trær, bygninger eller strukturer som vil kaste skygger på solfangerflaten når som helst på dagen gjennom hele året. Selv delvis skyggelegging på en liten del av et panel kan redusere systemeffekten betydelig på grunn av seriekobling av celler. Denne vurderingen er spesielt kritisk for separerte solcelleanlegg der panelet er på en fast struktur.
• Jord- og grunnforhold : Stolpefundamenter for separerte og sylindrede solstolper krever geoteknisk bekreftelse på at jordbæreevnen og innstøpingsdybden vil støtte den kombinerte vind- og egenlasten til stolpen og panelenheten. Under dårlige jordforhold kan forlengede bunnplater, jordskruer eller betongfundamenter være nødvendig.

Fleksibel installasjon av solcellepanel Best Practices

• Rengjør monteringsoverflaten grundig før du legger på fleksible paneler med klebende bakside. Forurensning, fuktighet eller løse belegg under panelet vil forårsake limfeil og paneldelaminering over tid.
• Ikke bøy fleksible monokrystallinske paneler utover produsentens minste bøyeradiusspesifikasjon. Overskridelse av denne grensen forårsaker mikrobrudd i silisiumcellene som reduserer produksjonen umiddelbart og gradvis forverres med termisk syklus.
• Tillat tilstrekkelig ventilasjon mellom panelets bakside og monteringsunderlaget. Et gap på 10 til 20 mm reduserer panelets driftstemperatur og forbedrer utgangseffektiviteten, ettersom fleksible paneler på varme metalloverflater kan nå driftstemperaturer på 70 til 80 grader Celsius uten ventilasjon, noe som reduserer ytelsen med 15 til 25 % sammenlignet med kjølig ytelse.
• Beskytt ledningsinngangspunkter med kabelgjennomføringer av marinekvalitet og påfør UV-stabil silikon rundt alle gjennomføringer for å forhindre fuktinntrenging, som er den viktigste årsaken til for tidlig nedbrytning av fleksible paneler i utsatte utendørs bruksområder.

Velg mellom separert solcellestolpe, sylindersolarstolpe og fleksibelt solcellepanel

Valget mellom disse tre teknologiene er ikke alltid eksklusivt. De kan kombineres i et enkelt prosjekt for å møte ulike plasseringskrav, og forståelsen av beslutningskriteriene for hvert enkelt prosjekt gjør spesifikasjonen enkel:

1. Er høy lumeneffekt for vei- eller storarealbelysning hovedkravet? Velg et separat solcelleanlegg. Den uavhengige panelorienteringen og større panelarrays av separerte systemer leverer energisamlingen som trengs for å opprettholde 10 000 lumen eller mer gjennom en hel natt på et bredt spekter av geografiske steder.
2. Er installasjonen i et urbant, kommersielt eller designsensitivt miljø hvor visuell kvalitet er viktig? Velg en sylindersolstolpe. Den integrerte arkitektoniske formen leverer belysning i fotgjengerskala uten visuell inntrenging av et konvensjonelt solcellelys med vinklet panel.
3. Er applikasjonen en buet, fleksibel eller vektbegrenset overflate som ikke kan akseptere stive paneler? Velg et fleksibelt solcellepanel. Marinedekk, kjøretøytak, sylinderstenger, buede arkitektoniske elementer og bærbare applikasjoner krever alle den konforme monteringsevnen som bare fleksible paneler gir.
4. Er prosjektet et blandingsmiljø med både kjørebane og gangfelt? Utplasser adskilte solcellestolper på veibaneseksjonene for høyeffekt og sylindersolarstolper på fotgjengersonene for estetisk sammenheng, ved å bruke en enhetlig systemspesifikasjon for batteri- og ladestandarder for å forenkle vedlikeholdet.

Alle tre teknologiene representerer modne, feltutprøvde solcelleløsninger som leverer pålitelig off-grid eller nett-uavhengig kraft og belysning når det er riktig spesifisert for plassering, belastning og klima. Nøkkelen til vellykkede resultater er å matche hver teknologis genuine styrker til de spesifikke kravene til installasjonen i stedet for å bruke en enkelt løsning på tvers av alle scenarier i et prosjekt.
